DZ47S-125 ক্ষুদ্রকায় বর্তনী - ছেদক

মিনিয়েচার সার্কিট ঊর্মি

  • পরামিতি

  • বিস্তারিত

  • আকার ও ওজন

  • সংশ্লিষ্ট

  • ভিডিও

  • বার্তা

স্রষ্টা পরিধি

DZ47S-125 ক্ষুদ্রকায় বর্তনী - ছেদক এসি 50Hz বা 60Hz নিয়ন্ত্রণ রেখার জন্য শান্ট ট্রিপ MCBis উপযুক্ত, ভোল্টেজ 230V / 400V রেট দেওয়া, 125A এবং নীচে বর্তমান, রিমোট কন্ট্রোল এবং লাইন জন্য স্বয়ংক্রিয় সিগনাল ব্রেকিং কন্ট্রোল, প্রধানত বেশি লোড এবং শর্ট-সার্কিট জন্য ব্যবহৃত হয় সার্কিট সুরক্ষা এবং স্বাভাবিক অবস্থায় সার্কিটের মধ্যে বিরল স্থানান্তর। বর্তমানে শান্ট ট্রিপ এমসিবি ব্যাপকভাবে একক-ফেজ / তিন-পর্যায়ে বুদ্ধিমান প্রিপেইড শক্তি মিটার (যেমন আইসি কার্ড) ব্যবহার করা হয় যাতে কন্ট্রোল লাইন চালু হয়। পণ্য সিরিজের উচ্চ ভাঙ্গা ক্ষমতা আছে, ছোট আকার, হালকা ওজন, অংশ ভারসাম্যহীনতা, সুন্দর চেহারা, ইত্যাদি, এটি রেল উপর মাউন্ট করা এবং ব্যবহার করা সহজ।
DZ47S-125 shunt ভ্রমণ MCB GB10963.1, IEC60898-1 মান সঙ্গে মেনে চলতে।

মডেল ও অর্থ


প্রযুক্তিগত পরামিতি

■ বর্তমান রেট: 63,80,100,125 এ
■ পোলস: 1 পি + এন / 3 পি + এন
■ কর্মক্ষমতা ভোল্টেজ রেট: 1 পি + এন 230V; 3 পি + এন 400 ভি
■ ফ্রিকোয়েন্সি: 50Hz
■ অপারেটিং ভোল্টেজ পরিসীমা: (65% ~ 120%) Un
■ ব্রেকিং ক্ষমতা: 230V (1 পি + এন), 400 ভি (3 পি + এন);
■ বিলম্ব কর্ম সময় (বুদ্ধিমান শান্ট tripping সময়): 0.5s ~ 2s
■ রিসেট সময়: <30s
■ যান্ত্রিক জীবন: 10,000 বার
■ বৈদ্যুতিক জীবন: 2000 বার
■ বর্তমান সীমার স্তর: 3
■ ঢিলা ভোল্টেজ প্রতিরোধ: 6kV
■ ডাইরেক্ট্রিক শক্তি: 2500V সহ্য করতে পারে, শক্তি ফ্রিকোয়েন্সি প্রতিরোধ ভোল্টেজ 1min স্থায়ী
■ সুরক্ষা ক্লাস: Ip20
■ পরিবেষ্টনের তাপমাত্রা: -30 ℃ ~ 60 ℃
■ তাপ ও ​​আর্দ্রতা প্রতিরোধ: ক্লাস ২ (আপেক্ষিক আর্দ্রতা 95% 55 ° সে)
■ তারের সংযোজন: টার্মিনাল ওয়্যারিং এলাকা, জন্য 50mm ² এবং তারের নিচে

□ টানেল-টাইপ টার্মিনাল ব্লক, আপ এবং ডাউন লকিং বাতা, ইনস্টল করা সহজ। টার্মিনাল শক্ত টর্ক 3.5N · মি।
■ সংকেত তারের সংযোগ করে

□ সন্নিবেশ লাইন সার্কিট ব্রেকার নীচে অবস্থিত

Of স্বাধীন সংকেত ক্রস বিভাগীয় এলাকা 0.5 মিমি ², দৈর্ঘ্য 1 মি, সংকেত লাইন দৈর্ঘ্য গ্রাহকের চাহিদার অনুযায়ী কাস্টমাইজ করা যায়
■ মান: GB10963.1
■ সার্টিফিকেশন: সিसीसी
■ ট্রিপিং বৈশিষ্ট্য: টাইপ সি বক্ররেখা

The প্রচলিত লোড এবং বন্টন কেবল সংরক্ষণ

□ ট্রিপিং বৈশিষ্ট্য: তাত্ক্ষণিক ট্রিপ পরিসীমা (5 ~ 10) In

সাধারণ অপারেটিং শর্তাবলী এবং ইনস্টলেশন শর্তাবলী

■ পরিবেশগত বায়ু তাপমাত্রা -5 ℃ ~ +40 ℃, এবং 24 ঘন্টার মধ্যে গড় তাপমাত্রা +35 ℃ অতিক্রম না
■ ইনস্টলেশন সাইটটির উচ্চতা ২000 মিটারের বেশি হবে না।
■ পরিবেশগত বায়ু তাপমাত্রায় বায়ুমণ্ডলীয় সাম্প্রতিক আর্দ্রতা + 40 ℃ 50% এর বেশি নয়, নিম্ন তাপমাত্রায় উচ্চতর আপেক্ষিক আর্দ্রতা থাকতে পারে। জেলের পৃষ্ঠে পণ্য তাপমাত্রা পরিবর্তন বিবেচনা করুন এবং বিশেষ ব্যবস্থা নিতে।
■ দূষণ ডিগ্রী: গ্রেড 2
■ উল্লম্ব সমতল থেকে মাউন্ট প্লেনের প্রবণতা ± 5 ° অতিক্রম করবে না
■ ইনস্টলেশনের শর্ত: উল্লেখযোগ্য প্রভাব, কম্পন, অ বিপজ্জনক (বিস্ফোরক) মাধ্যম ছাড়া একটি স্থানে ইনস্টল করা। এবং কোন বিস্ফোরণ বিপদ মিডিয়া, এবং মধ্য এবং গ্যাস এবং বৈদ্যুতিক নিরোধক ধুলো স্থান ধ্বংস এবং কোন বৃষ্টি এবং তুষারপাত আঘাত জায়গা মধ্যে corrode যথেষ্ট ছাড়া মাঝারি।
■ ইনস্টলেশন: TH35-7.5 রেল নেভিগেশন মাউন্ট করা, ইনস্টলেশন সাধারণত উল্লম্ব ইনস্টলেশনের হয়, হ্যান্ড আপ-মানে শক্তি-উপর
■ ইনস্টলেশন বিভাগ: Ⅲ।

বর্তমান সুরক্ষা বৈশিষ্ট্যগত উপর

বর্তমান হার In (A) প্রাথমিক অবস্থায় টেস্ট বর্তমান সীমিত সময় সম্ভাব্য ফলাফল মন্তব্য
In=63A In>63A
63
80
100
ঠান্ডা 0.5In t≤1h t≤2h নন ট্রিপিং
শেষ টেস্ট পরে 1.30In t<1h t<2h দ্রুতগামী একটি নির্দিষ্ট মান থেকে অবিলম্বে বর্তমান বৃদ্ধি
ঠান্ডা 8In t≤0.2s নন ট্রিপিং অক্জিলিয়ারী সুইচ বন্ধ করে বর্তমান চালু করুন
ঠান্ডা 12In t< 0.2s দ্রুতগামী অক্জিলিয়ারী সুইচ বন্ধ করে বর্তমান চালু করুন

বিশেষ উল্লেখ এবং প্রযুক্তিগত পরামিতি

মডেল মেরু রেট অপারেটিং ভোল্টেজ (V) বর্তমান হার (A) সিগনাল কন্ট্রোল ট্রিপ অ্যাকশন টাইম (t)
DZ47S-125 1P+N 230 63, 80, 100, 125 0.5s≤t<3s
3P+N 400 63, 80, 100, 125

তারের সংযোজন: 35mm এবং নীচের তারের সংযোগের জন্য, তার ব্যবহার করার সময় নিম্নলিখিত টেবিলের রেফারেন্স সহ ওয়্যার ক্রস-অ্যাডাল্টাল এলাকা নির্বাচন করুন, টর্চলিং টর্কে দৃঢ় করা 3.5N·m

বর্তমান হার In (A) কপার কন্ডাকটর নামমাত্র ক্রস বিভাগীয় এলাকা (mm²)
63 16
80 25
100 35

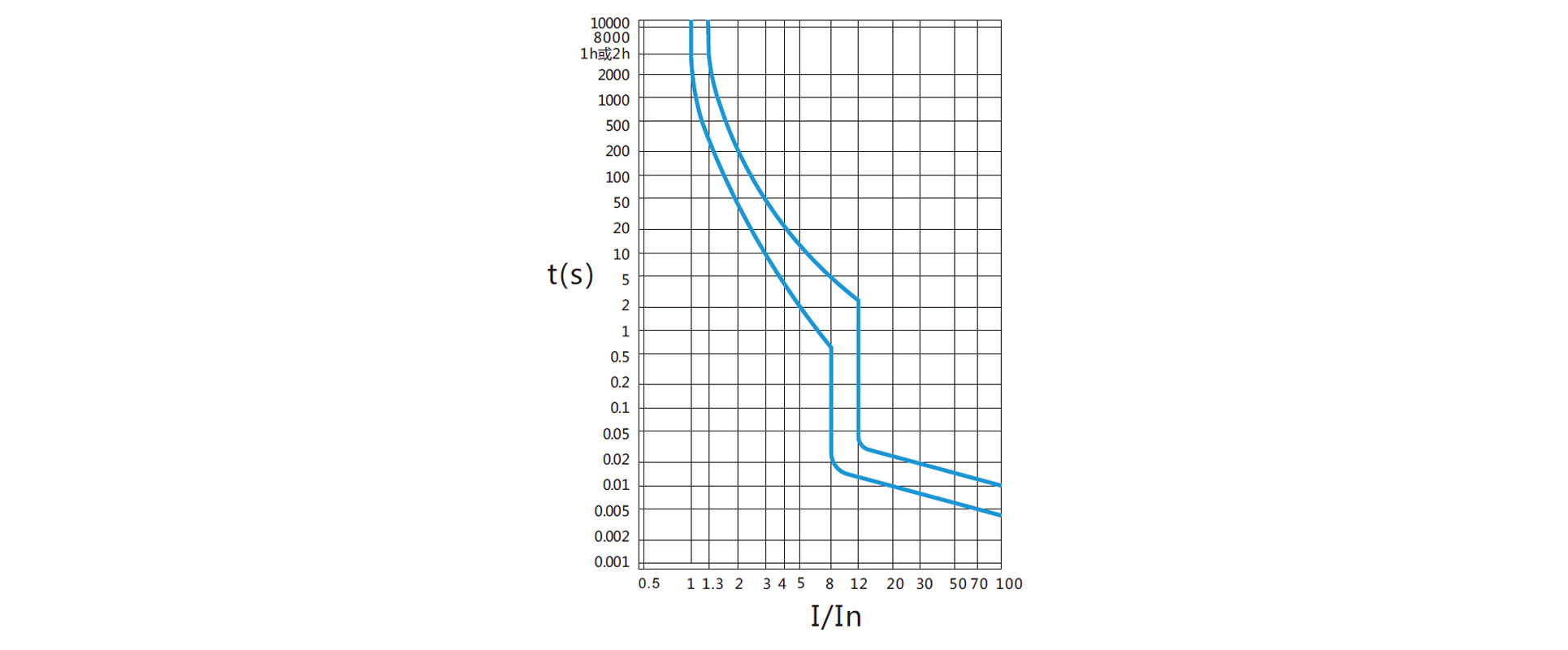

বর্তমান ট্রিপ বৈশিষ্ট্যগত বক্ররেখা সম্পর্কে

অ্যাপ্লিকেশন উদাহরণ:


কাঠামোগত বৈশিষ্ট্য এবং কাজ নীতি

গঠন:

বর্তনী বিভক্ত DZ47-125 MCCB এবং সংকেত নিয়ন্ত্রিত রিলিজ গঠিত।
DZ47-125 MCCB প্রধানত অববাহিত শেল গঠিত, অপারেটিং সিস্টেম, যোগাযোগ ব্যবস্থা, তাপ চুম্বকীয় সিস্টেম এবং চাপ বিলুপ্তির সিস্টেম এবং অন্যান্য উপাদান। সংকেত নিয়ন্ত্রণ রিলিজ সংকেত ইনপুট পোর্ট, সংকেত ভোল্টেজ সনাক্তকরণ সার্কিট, বিলম্ব নিয়ন্ত্রণ বর্তনী এবং ট্রিপ প্রক্রিয়া এবং তাই নিয়ে গঠিত। MCCB এবং সংকেত নিয়ন্ত্রণ রিলিজ pushrod দ্বারা সংযোগ আছে।

সার্কিট ব্রেকার শার্ট ট্রিপ বৈশিষ্ট্য নিম্নরূপ:
সার্কিট ব্রেকারের অপারেটিং পদ্ধতি হল শক্তি সঞ্চয়স্থান সহ একটি ফ্রিভিয়েল ট্রিপ প্রক্রিয়া। যোগাযোগ অবিলম্বে বন্ধ করা হয়, যা ম্যানুয়াল অপারেশন গতি দ্বারা সৃষ্ট প্রতিকূল প্রভাব অতিক্রম করে, ব্যাপকভাবে shunt ভ্রমণের MCB সেবা জীবন বৃদ্ধি স্বাভাবিক অপারেশনতে, যোগাযোগ শুধুমাত্র বন্ধ বা বিযুক্ত সংযোগে থাকতে পারে। কেস এবং অংশ উচ্চ শিখা- retardant, উচ্চ তাপমাত্রা, প্রভাব-প্রতিরোধী প্লাস্টিকের তৈরি করা হয়। সিগন্যাল-নিয়ন্ত্রিত রিলিজের মধ্যে রয়েছে এসসিআর, ইলেক্ট্রোম্যাগনেটিক রিলিজ উপাদান ইত্যাদি। উচ্চ বিরতি ক্ষমতা, 6kA পর্যন্ত।
সংকেত নিয়ন্ত্রণ সার্কিট ব্রেকার শিফ্ট ট্রিপ সংকেত ইনপুট পোর্ট, সংকেত প্রক্রিয়াজাতকরণ সিস্টেম এবং ইলেক্ট্রোম্যাগনেটিক রিলিজ উপাদান, বাহ্যিক সংকেত লাইন মাধ্যমে দূরবর্তী সংকেত নিয়ন্ত্রণ গঠিত।
পণ্য ছোট আকার, হালকা ওজন, মডুলার, অনন্য চেহারা আছে। এটি যুক্তিযুক্তভাবে কার্যকর স্থান বিন্যাস ব্যবহার করে।
আদর্শ রেল, সুবিধাজনক এবং সময় সংরক্ষণ উপর মাউন্ট করা।

কাজ নীতি:

সংকেত ইনপুট পোর্ট দ্বারা, সার্কিট ব্রেকার সংকেত নিয়ন্ত্রণ রিলিজ কন্ট্রোল ভোল্টেজ যোগ করা হয়, জাদুকরী সংকেত ভোল্টেজ (যা রিমোট কন্ট্রোল সার্কিট দ্বারা উপলব্ধ করা যেতে পারে), এবং তারপর বন্ধনকারী হ্যান্ডেলটি বন্ধ অবস্থানে, অপারেটিং প্রক্রিয়া মাধ্যমে চলন্ত যোগাযোগ স্ট্যাটিক যোগাযোগ এবং স্থায়ী যোগাযোগের সাথে যোগাযোগ করতে কাজ করে, তারপর লাইন সংযুক্ত। যখন লাইনের ভারল্ড ফল্ট হয়, তখন ওভারলোড বর্তমানটি bimetallic element বেন্ড করে দেয়, ওভারলোড রিলিজ অ্যাকশন লাইনটি ভাঙ্গার জন্য লকিং প্রক্রিয়াটি প্রচার করে। যখন লাইনটি শর্ট-সার্কিট ত্রুটি থাকে, তখন শর্ট-সার্কিট বর্তমান তাত্ক্ষণিক রিলিজ অ্যাক্ট তৈরি করে, লকিং প্রক্রিয়াটিকে ব্রেকিং ফাংশন অর্জনের জন্য উন্নীত করে। যখন কিছু কারণে অবিলম্বে লাইন বন্ধ কাটা প্রয়োজন, যা রিমোট কন্ট্রোল সিস্টেম দ্বারা নিয়ন্ত্রণ ভোল্টেজ কাটা বন্ধ করতে পারেন, সংকেত ভোল্টেজ সার্কিট সনাক্ত করে এবং সংকেত গ্রহণ করে, তারপর ভবনের সংকেত লকিং প্রক্রিয়াটি করতে ট্রিপ কুণ্ডলী আউটপুট এবং ব্রেকিং ফাংশন বুঝতে পারি। তাই বিভিন্ন লাইন রাজ্যে পণ্যটি ভাঙ্গার উদ্দেশ্য অর্জন করতে পারে।

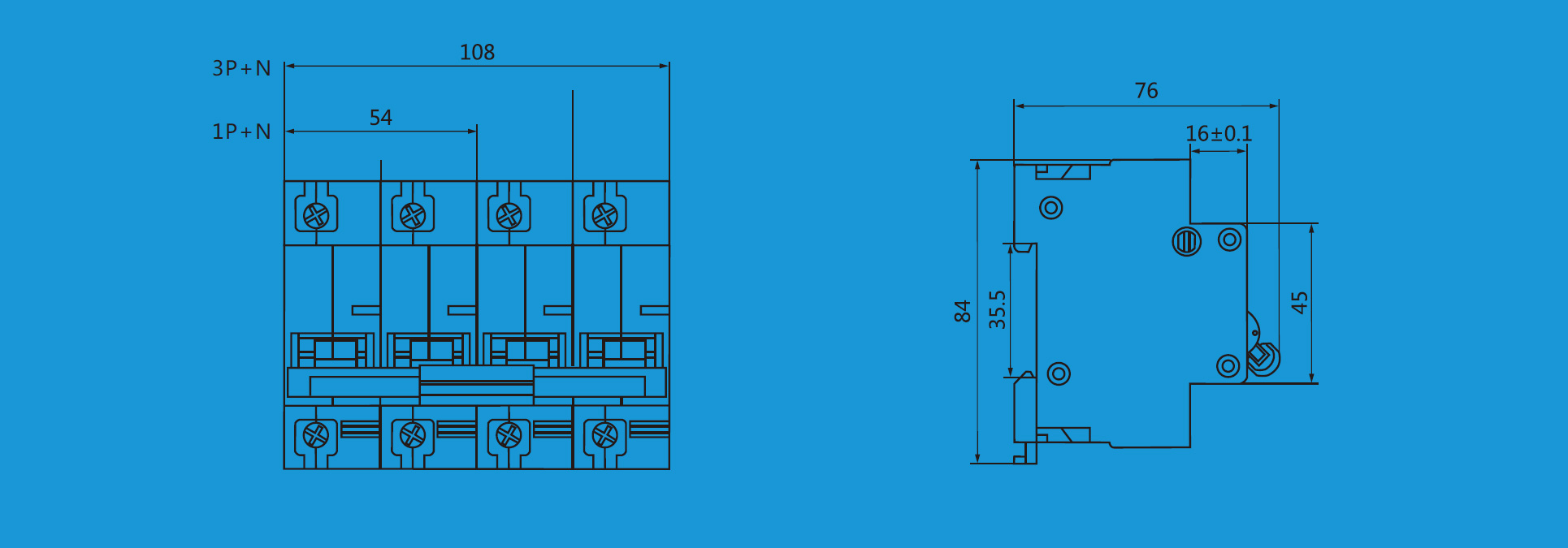

রূপরেখা এবং ইনস্টলেশন মাত্রা
