TXCM1LE অবশেষ বর্তমান পরিচালনা MCCB
এমন অবস্থায় সার্কিট ঊর্মি
পরামিতি
বিস্তারিত
আকার ও ওজন
সংশ্লিষ্ট
ভিডিও
বার্তা
স্রষ্টা পরিধি
TXCM1LE
চটকান কেস সার্কিট ব্রেকার নতুন ব্রেকারের একটি যা আন্তর্জাতিক উন্নত
প্রযুক্তি ব্যবহার করে কোম্পানী দ্বারা পরিকল্পিত এবং উন্নত করা হয়েছে। এসি 50Hz এর সার্কিট জন্য উপযুক্ত, 400V রেট ভোল্টেজ, 16A থেকে 800A রেট বর্তমান।
এর প্রধান ফাংশন মারাত্মক বিপদ ব্যক্তিগত বৈদ্যুতিক শক জন্য পরোক্ষ যোগাযোগ সুরক্ষা প্রদান করা হয়। অবশিষ্ট
অবশিষ্ট অপারেটিং বর্তমান 0.03 A অবশিষ্ট বর্তমান অপারেটেড বর্তনী বিভক্ত
অতিক্রম না যখন অন্যান্য সুরক্ষা ব্যবস্থা অবৈধ, এছাড়াও সরাসরি যোগাযোগের
জন্য সম্পূরক সুরক্ষা প্রদান করতে পারে, কিন্তু না শুধুমাত্র সরাসরি
যোগাযোগ সুরক্ষা হিসাবে। একই সময়ে, CM1LE MCCB সুইচ এছাড়াও যোগাযোগ ত্রুটি বর্তমান দ্বারা সৃষ্ট বৈদ্যুতিক আগুন রোধ করতে পারে। এবং CM1LE MCCB সুইচ বর্তনী এর ওভারলোড এবং শর্ট সার্কিট রক্ষা করতে পারেন, সার্কিট বিরল রূপান্তর জন্য ব্যবহার করা যেতে পারে।
CM1LE
MCCB সুইচটি ছোট ভলিউম (সংশ্লিষ্ট মোল্ড কেস সার্কিট ব্রেকারের ভলিউম),
উচ্চ বিভাজক, ছোট চাপের আর্ক এবং অবশিষ্ট অপারেটিং বর্তমান। একই
সময়ে, CM1LE MCCB সুইচ অ্যালার্ম যোগাযোগ, শিন্ট রিলিজ, undervoltage
রিলিজ, অক্জিলিয়ারী যোগাযোগ, হ্যান্ডেল অপারেটিং পদ্ধতি বাঁক, বৈদ্যুতিক
অপারেশন প্রক্রিয়া এবং অন্যান্য আনুষাঙ্গিক নিতে পারে। ওয়্যারিং পদ্ধতিতে বেশ কিছু পদ্ধতি রয়েছে: বোর্ডের সামনে wiring,
বোর্ডের পিছনে wiring, বোর্ডের সন্নিবেশের ধরন এবং তাই, ব্যবহারকারীদের
জন্য আদর্শ পণ্য।
TXCM1LE MCCB উল্লম্ব (সরাসরি) বা অনুভূমিকভাবে (প্রান্তিক) মাউন্ট করা যাবে।
মান পূরণ করুন: জিবি 14048.2, আইইসি 60947-20
মডেল ও অর্থ
মেরু অনুযায়ী, এটি চার ধরনের শ্রেণীবদ্ধ করে:
টাইপ
A: ওভার-বর্তমান রিলিজ উপাদান ছাড়া N- মেরু, এবং N- মেরু সব সংযুক্ত করা
হয়েছে, এবং চালু বা বন্ধ করতে অন্যান্য তিনটি খুঁটি সঙ্গে কাজ না;
বি-টাইপ: ওভার-বর্তমান রিলিজের উপাদান ছাড়া N- মেরু, এবং N- মেরু অন্য তিনটি খুঁটি (এন-মেরু চালু করার পূর্বে) চালু করতে পারে;
টাইপ
সি: এন-মেরুটি বর্তমান-বর্তমান রিলিজের উপাদানগুলির সাথে সংশোধন করা
হয়েছে, এবং N- মেরুটি অন্যান্য তিনটি খুঁটি (এন-মেরু মোড-অন পূর্বের বন্ধ
করার পূর্বে) করতে পারে;
ডি-টাইপ: ওভার-বর্তমান
রিলিজ উপাদানগুলির সাথে এন-মেরু সংশোধন করা হয়েছে, এবং এন-মেরু সবগুলি
সংযুক্ত করা হয়েছে এবং এটি চালু বা বন্ধ করার জন্য অন্যান্য তিনটি খুঁটির
সাথে কাজ করে না।
| আনুষঙ্গিক নাম | আনুষঙ্গিক কোড | আনুষঙ্গিক ইনস্টলেশন এবং সীসা উপায় | ||||||
| ইলেক্ট্রোম্যাগনেটিক রিলিজ | থার্মাল চুম্বকীয় রিলিজ | 100L/M 225L/M |
100M 225M |
400L/M | 630M/H 800M/H |
630M/H 800M/H | ||
| 3P | 4P | 3P | 4P | 3P | 4P | |||
| আনুষঙ্গিক ছাড়া | 200 | 300 |  |
|
|
|
|
|
| এলার্ম যোগাযোগ | 208 | 308 |  |
|
|
|
|
|
| শান্ট রিলিজ | 210 (210Y) |
310 (310Y) |
 |
|
|
|
|
|
| অক্জিলিয়ারী যোগাযোগ | 220 | 320 |  |
|
|
|
|
|
| অক্জিলিয়ারী যোগাযোগ এলার্ম যোগাযোগ |
228 | 328 |  |
|
|
|
|
|
| নিম্নমানের রিলিজ | 230 | 330 | |
 |
No | No | |
|
| শান্ট রিলিজ অক্জিলিয়ারী যোগাযোগ |
240 (240Y) |
340 (340Y) |
No |  |
No | |
No | |
| অক্জিলিয়ারী যোগাযোগের দুটি সেট | 260 | 360 | No |  |
No | |
No | |
| নিম্নমানের রিলিজ অক্জিলিয়ারী যোগাযোগ |
270 | 370 | No |  |
No | No | No | |
| অক্জিলিয়ারী পরিচিতির দুটি সেট এলার্ম যোগাযোগ |
268 | 368 | No |  |
No | |
No | |
দ্রষ্টব্য: বন্ধনীগুলির সাথে Y অক্ষের কোডটি হল বিলম্ব ফাংশন সহ শান্ট রিলিজ। বিলম্ব সময় 0.5s ~ 2s হয়, নিয়ন্ত্রণ ভোল্টেজ AC240V / AC400V হয়।
বি-টাইপ এবং সি-টাইপের 4-পোলস পণ্যগুলি 240২50,218,248 এবং 340,350,318,348 স্পেসিফিকেশন অ্যানেক্স কোড।
শুধুমাত্র TXM1L-400 এবং 800-ফ্রেম 4-মেরু পণ্য B- টাইপ এবং C- টাইপ 260,270,268 এবং 360,370,368 স্পেসিফিকেশন অ্যানেক্স কোড।
সার্কিট ব্রেকার্স শ্রেণীবিভাগ
পণ্যের পোলস অনুযায়ী: দুটি খুঁটি, তিনটি খুঁটি এবং চারটি খুঁটি।
দুটি পোল পণ্য কেবল TXCM1LE-100M / 2300, TXCM1LE-225L / 2300, TXCM1LE-225M / 2300 এ উপলব্ধ।
ওয়্যারিং পদ্ধতি অনুযায়ী: বোর্ডের সামনে wiring, বোর্ডের পিছনে wiring, বোর্ডের সন্নিবেশ ধরনের;
আবেদন অনুযায়ী: বিতরণ জন্য এবং মোটর সুরক্ষা জন্য;
ওভার-বর্তমান রিলিজ প্যাটার্ন অনুযায়ী: থার্মোডায়নামিক-ইলেক্ট্রোম্যাগনেটিক (ডাবল) টাইপ, ইলেক্ট্রোম্যাগনেটিক (তাত্ক্ষণিক) টাইপ;
অবশিষ্ট বর্তমান ব্রেকিংয়ের সময়: সময় বিলম্ব এবং সময় বিলম্ব;
সার্কিট ব্রেকারের রেটযুক্ত চূড়ান্ত শর্ট সার্কিট ভেঙে যাওয়া ক্ষমতা অনুযায়ী: এল-স্ট্যান্ডার্ড ব্রেকিং টাইপ; এম সেকেন্ডের উচ্চ ব্রেকিং টাইপ; এইচ-উচ্চ ব্রেকিং টাইপ;
অপারেশন মোড অনুযায়ী: হ্যান্ডেল সরাসরি অপারেশন, মোটর অপারেশন (পি সঙ্গে), হ্যান্ডেল অপারেশন বাঁক (ZG সঙ্গে switchgear জন্য)।
সাধারণ অপারেটিং শর্তাবলী এবং ইনস্টলেশন শর্তাবলী
■ পরিবেশগত বায়ু তাপমাত্রা
Of পরিবেশগত বায়ু তাপমাত্রার ঊর্ধ্ব সীমা + 40 ℃;
Of পরিবেশগত বায়ু তাপমাত্রা নিম্ন সীমা -5 ℃;
□ 24 ঘণ্টার মধ্যে পরিবেশগত বায়ু তাপমাত্রার গড় মান + 35 ℃ অতিক্রম করে না।
■ অক্ষাংশ: ইনস্টলেশন সাইটটির উচ্চতা 2000 মিটারের বেশি নয়।
■ দূষণ ডিগ্রী: 3
■ ইনস্টলেশন বিভাগ: Ⅲ।
■ বায়ুমণ্ডলীয় শর্ত: সর্বোচ্চ তাপমাত্রার + 40 ℃ বায়ু আপেক্ষিক আর্দ্রতা 50% বেশী না; নিম্ন তাপমাত্রায় উচ্চতর আপেক্ষিক আর্দ্রতা থাকতে পারে। সর্বাধিক গড় আপেক্ষিক আর্দ্রতা 90%, গড় মাসিক সর্বনিম্ন তাপমাত্রা + 20 ℃, এবং জেলের পৃষ্ঠের উপর তাপমাত্রার পরিবর্তন বিবেচনা করে।
■
বহিরাগত চুম্বকীয় ক্ষেত্র: ইনস্টলেশনের সাইটের আশেপাশে বহিরাগত চুম্বক
ক্ষেত্র কোনো দিক দিয়ে 5 গুণ ভূচৌম্বকীয় ক্ষেত্র অতিক্রম করে না।
প্রযুক্তিগত পরামিতি
বিদ্যুৎ বিতরণের জন্য বিপরীত সময় সার্কিট ব্রেকারের বর্তমান সময়ের রিলিজের বৈশিষ্ট্য, যখন প্রতিটি মেরু একই সময়ে পাওয়ার-অন (টেবিল 3 দেখুন)
বিপরীতমুখী সময়কালের বৈশিষ্ট্য মোটর সুরক্ষার জন্য বর্তমান-বর্তমান রিলিজের সময় ভঙ্গ করে যখন প্রতিটি মেরু একই সময়ে শক্তি-উপর (মোটর সুরক্ষা ছাড়াই 16A ~ 40A পণ্য)
অবশিষ্ট বর্তমান অবশিষ্ট সময় বর্তমান অপারেশনের ভেঙে সার্কিট ঊর্মি
কাজের বৈশিষ্ট্য সাধারণ অবশিষ্ট বর্তমান জীবন সার্কিট-সাবতের I△n ≤ 30mA, অ-বিলম্বের টাইপ হবে।
সময় বিলম্ব স্থায়ী বর্তমান অপারেটেড সার্কিট ব্রেকার কর্ম বৈশিষ্ট্য
অ-গাড়ি চালানোর সময় বিলম্ব সার্কিট ঊর্মি রেগুলেশন, 2I△n, এর কাজের বৈশিষ্ট্য অনুযায়ী সময় সীমিত।
মিরাজে অ্যাকশন চারিত্রিক অবশিষ্ট মূল্য বর্তমান পরিচালিত হচ্ছে সার্কিট ঊর্মি বিতরণের জন্য 10In±20% এবং মিরাজে অ্যাকশন চারিত্রিক অবশিষ্ট মূল্য বর্তমান পরিচালিত হচ্ছে সার্কিট ঊর্মি মোটর রক্ষার জন্য 12In±20%।
অবশিষ্ট বর্তমান সুরক্ষা চরিত্রগত বক্ররেখা বর্তমান বর্তমান সার্কিট বিরতির
গঠন এবং কাজ নীতি
এই সিরিজ অবশিষ্ট বর্তমান
চালিত সার্কিট breakers ইলেক্ট্রনিক অবশিষ্ট বর্তমান অপারেটেড বর্তনী
breakers, প্রধানত শূন্য অনুক্রম ট্রান্সফরমার গঠিত, ওভারলোড এবং শর্ট
সার্কিট সুরক্ষা সঙ্গে ইলেকট্রনিক কন্ট্রোল ফুটো রিলিজ এবং বর্তনী
breakers, সমস্ত উপাদান প্লাস্টিকের ক্ষেত্রে একটি জোড়া ইনস্টল করা হয়।
যখন
চিপ প্রক্রিয়াকরণের দ্বারা সুরক্ষিত সার্কিট ফুটো বা ব্যক্তিগত বিদ্যুৎ
শক, যতক্ষণ স্থায়ী বর্তমান ভলিউম সেট করার জন্য অবশেষ বর্তমান নাগালের
হিসাবে, শূন্য অনুক্রম ট্রান্সফরমারের দ্বিতীয় ঘূর্ণায়মান আউটপুট সংকেত
SCR সঞ্চালন, এবং অবশেষ বর্তমান করতে ফুটো রিলিজ
দ্বারা পরিচালিত সার্কিট ব্রেকার আইন, যার ফলে ফুটো এবং বৈদ্যুতিক শক মধ্যে
প্রতিরক্ষামূলক ভূমিকা পালন বিদ্যুৎ সরবরাহ কাটা।
অবশিষ্ট বর্তমান চালিত সার্কিট ব্রেকারের অভ্যন্তরীণ আনুষঙ্গিকক। নিম্নমানের রিলিজ
যখন ভোল্টেজ 70% এবং 35% এর রেট ভোল্টেজ পরিসরে ড্রপ (বা এমনকি হ্রাস), undervoltage রিলিজ কাজ করা উচিত; undervoltage রিলিজ অবশিষ্ট বিদ্যুৎ সরবরাহ ভোল্টেজ 35% এর রিলিজ ভোল্টেজ নীচে যখন অবশিষ্ট বর্তমান অপারেটেড বর্তনী breaker বন্ধ হওয়া উচিত; যখন সরবরাহ ভোল্টেজ 85% এর সমান বা তার চেয়েও বেশি হয়, তখন undervoltage রিলিজটি নিশ্চিত করা উচিত যে অবশিষ্ট বর্তমান চালিত সার্কিট ব্রেকার বন্ধ করা যেতে পারে। রেট মান এবং কোড সারণিতে দেখানো হয় 7
দ্রষ্টব্য: অবতলভিত্তিক বর্তমান পরিচালিত সার্কিট ব্রেকার, যা undervoltage রিলিজের সাথে সজ্জিত হয়, সাধারণত বন্ধ এবং খোলার সময় হতে পারে যখন নিম্নমানের ভোল্টেজে undervoltage রিলিজ হয়।
খ। শান্ট রিলিজঅবশিষ্ট বর্তমান পরিচালিত সার্কিট ব্রেকারগুলি 70% থেকে 110% এর ভোল্টেজে নির্ভরযোগ্যভাবে সংযোগ বিচ্ছিন্ন হতে পারে। রেটিং এবং কোড (টেবিল 8 দেখুন)
সি অক্জিলিয়ারী যোগাযোগ এবং এলার্ম যোগাযোগ পরামিতি
অক্জিলিয়ারী যোগাযোগ
এলার্ম যোগাযোগ
যখন অবশিষ্ট বর্তমান চালিত সার্কিট ব্রেকার স্বাভাবিকভাবে চালু হয় এবং বন্ধ হয়, তখন শুধুমাত্র বিনামূল্যে ভ্রমণের (বা ফল্টের ট্রিপ) বিপদাশঙ্কা যোগাযোগ এলার্মের পরে অ্যালার্মের যোগাযোগটি কার্যকর হয় না, যোগাযোগটি মূল অবস্থানে পরিবর্তিত হয়, সাধারণত বন্ধ স্থানান্তর বন্ধ হয়, সাধারণত বন্ধ করা স্থানান্তর খোলা। যখন আবার বর্তনী ভাঙ্গা buckles, অ্যালার্ম যোগাযোগ মূল অবস্থা পুনরুদ্ধার।
অবশেষ বর্তমান চালিত সার্কিট ব্রেকার বাহ্যিক আনুষাঙ্গিক

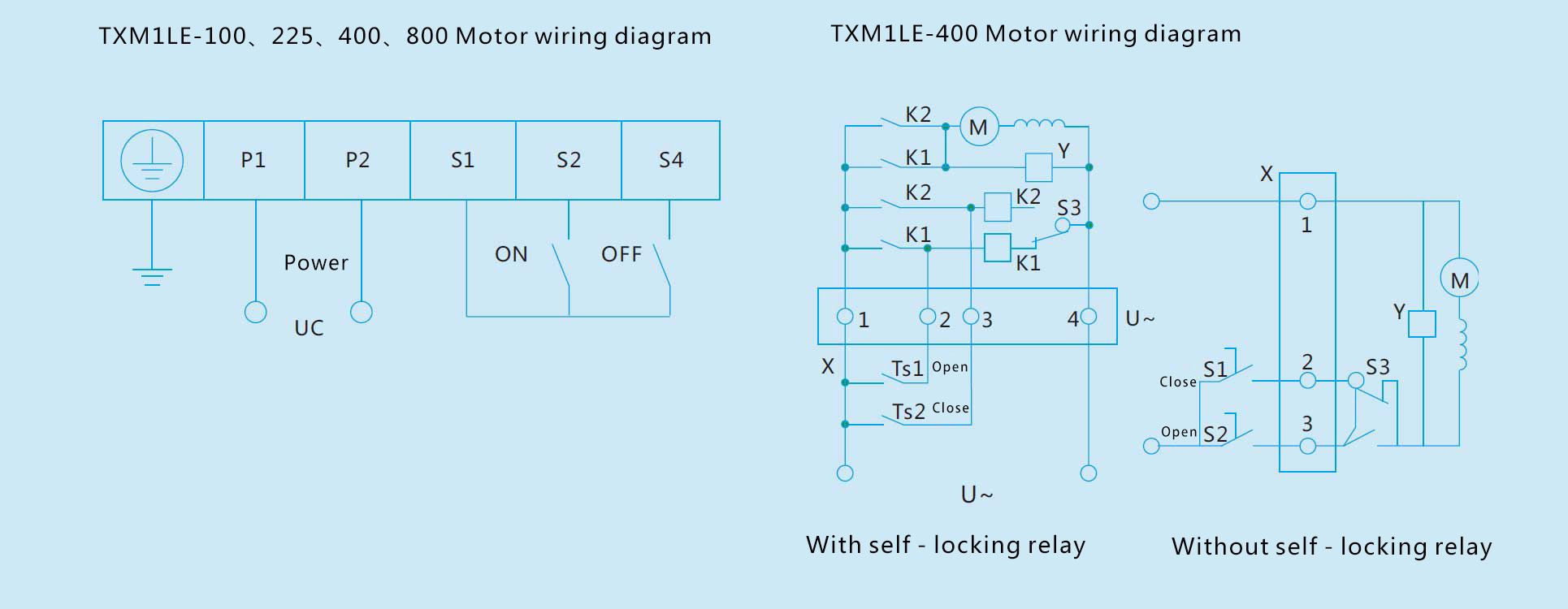

বিদ্যুৎ পরিচালন পদ্ধতি
কন্ট্রোল ভোল্টেজ মূল্যায়িত নিয়ন্ত্রণ ভোল্টেজ রেঞ্জ, 85% - 110%, করে থাকলে অবশিষ্ট বর্তমান জীবন সার্কিট ঊর্মি যায় তৈরি এবং নির্ভরযোগ্যভাবে ভেঙে। মোটর মূল্যায়িত মান অপারেশনের কৌশল (দেখুন সারণী 10) মোট উচ্চতা হল অবশিষ্ট বর্তমান জীবন সার্কিট-ঊর্মি পিঠের সঙ্গে বৈদ্যুতিক পরিচালন ব্যবস্থার (11 টেবিল দেখুন)।
ম্যানুয়াল অপারেটিং প্রক্রিয়া ইনস্টলেশন মাত্রা
ফুটা এলার্ম মডিউল এর তারের সংযোজন চিত্র
1, ফুটো এলার্ম মডিউল অক্জিলিয়ারী যোগাযোগ ক্ষমতা: AC230V 0.5A।
2, বন্ধ করার আগে মডিউল বিদ্যুৎ সরবরাহের সাথে পণ্যটির সাথে সংযুক্ত হওয়া আবশ্যক।
3, ফুটা এলার্ম পরে, কোন চাপ পণ্য টেস্ট বাটন অবিরত।
4, ফুটো অ্যালার্মের পরে, অনুগ্রহপূর্বক দোষটি অপসারণ করুন এবং রিসেট করুন রিসেট বোতাম টিপুন।
নির্বাচন নীতি:
অবশেষ বর্তমান চালিত সার্কিট বিরতির রেট অবশিষ্ট অপারেটিং বর্তমান মূল্য নির্বাচন করার সময়, সুরক্ষিত বর্তনী বা সরঞ্জাম সম্ভাব্য স্বাভাবিক ফুটো বর্তমান মূল্য বিবেচনা করা উচিত। প্রয়োজন হলে, সুরক্ষিত বর্তনী বা সরঞ্জাম ফুটা বর্তমান মূল্য প্রকৃত পরিমাপ দ্বারা পাওয়া যাবে।
অবশেষ বর্তমান চালিত সার্কিট ব্রেকারের অবশিষ্ট অবশিষ্ট অ অপারেটিং বর্তমান নির্বাচন, যা বৈদ্যুতিক তারের এবং সরঞ্জাম স্বাভাবিক ফুটো বর্তমান সর্বোচ্চ মান 2 গুণ কম হওয়া উচিত।
স্থায়ী বর্তমান চালিত সার্কিট-ব্রেকারগুলি, 30 এমএর একটি অবশিষ্ট অবশিষ্ট অপারেটিং প্রেক্ষাপটে অগ্রাধিকার দেওয়া উচিত যখন হাতে চালিত বিদ্যুৎ সরঞ্জাম, পোর্টেবল বৈদ্যুতিক যন্ত্রপাতি, গৃহস্থালীর সরঞ্জাম, সকেটস, নির্মাণস্থলগুলির জন্য সরঞ্জাম (বর্তমান হার কম 100 A) এবং অন্যান্য যন্ত্রপাতি স্থল সংযোগে অসুবিধা আছে।
একটি অবশিষ্ট অবশিষ্ট অপারেটিং বর্তমান 30 এমএ সঙ্গে স্থায়ী বর্তমান বর্তনী-বিরতি একা ডিভাইস জন্য নির্বাচিত করা যাবে। অবশেষ বর্তমান চালিত সার্কিট-ব্রেকারটি 30 এমএ বা তার বেশী একটি রেট অবশিষ্ট অপারেটিং বর্তমান সঙ্গে একাধিক ডিভাইস (বহু শাখা) এর মোট সুরক্ষা জন্য নির্বাচিত করা যেতে পারে।
অবশিষ্ট বর্তমান অপারেটেড সার্কিট-ব্রেকারগুলি, 30 এমএ এর একটি অবশিষ্ট অবশিষ্ট অপারেটিং বর্তমান ভেলের অবস্থানে ইনস্টল করা বৈদ্যুতিক সরঞ্জাম জন্য নির্বাচন করা উচিত।
রূপরেখা এবং ইনস্টলেশন মাত্রা
TXCM1LE-125,250,400,630,800 বোর্ডের সামনে ওয়ালিংয়ের মাত্রা
প্লাগ-ইন ওয়্যারিং ডায়াগ্রাম
প্লাগ ইন ওয়্যারিং এর অ্যাপারচার ডায়াগ্রাম
TXCM1LE-100, 225 বোর্ডের পিছনে তারের সংযোজন
TXCM1LE-400, 630, 800 এর বোর্ডের পিছনে তারের সংযোজন
বোর্ডের পিছনে ওয়্যারিং এর অ্যাপারচার ডায়াগ্রাম
দ্রষ্টব্য: টেবিলে "*" এর বিশেষ উল্লেখ হল বোর্ডের পিছনে ওয়্যারিং এর স্ক্রু-টাইপ প্লাগ-ইন।
দ্রুত নির্বাচন
উদাহরণ:
TXCM1LE-225M / 4310 150A 50mA 0.4s AC230V, বন্টন সুরক্ষা জন্য
TXCM1LE-225 টাইপ অবশিষ্ট বর্তমান চালিত সার্কিট ব্রেকার, বর্তমান 225A রেট
ফ্রেম, 150A বর্তমান রেট, দ্বিতীয় উচ্চ টাইম ভেঙ্গে ক্ষমতা, চার পোড়,
রেট অবশেষ অপারেটিং বর্তমান 50mA, বিলম্ব টাইপ, ব্রেকিং টাইম <0.4s, তাপ চুম্বকীয় রিলিজ, শান্ট রিলিজ (AC230V) সঙ্গে।
নির্বাচন, ইনস্টলেশন, ব্যবহার পণ্য ম্যানুয়াল বা প্রাসঙ্গিক জাতীয় মান সঙ্গে সামঞ্জস্যপূর্ণ হওয়া উচিত।
শ্রেণীবিভাগ সুরক্ষা সমন্বয় গঠন চার্ট
উদাহরণস্বরূপ, প্রথম স্তর সুরক্ষা অবশেষ বর্তমান পরিচালিত সার্কিট বিরতির 400A বর্তমান রেট:
প্রথম স্তর সুরক্ষা
সংযুক্ত তারের:
কপার কোর প্লাস্টিক উত্তাপ কন্ডাকটর ক্রস বিভাগীয় এলাকা 50mm ²
অপারেটিং বর্তমান রেট: 250A
অবশিষ্ট অব্যবহৃত বর্তমান রেট: 300mA ~ 500mA
অবশিষ্ট ব্রেকিং টাইম: 0.6 ≤ ≤ ≤ 0.8 সে
ঐচ্ছিক অবশিষ্ট বর্তমান পরিচালিত সার্কিট breakers হয়:
TXCM1LE-225/400, DZ20L-250/400
দ্বিতীয় স্তর সুরক্ষা:
সংযুক্ত তারের:
কপার কোর প্লাস্টিক উত্তাপ ওয়্যার ক্রস বিভাগীয় এলাকা 4 ~ 16mm ²
অপারেটিং বর্তমান রেট: 100A, 80 A, 63A, 40A
অবশিষ্ট অপারেটিং বর্তমান রেট: 100mA ~ 300mA
অবশিষ্ট বিরতির সময়: 0.2 ≤ ≤ ≤ 0.4।
ঐচ্ছিক অবশিষ্ট বর্তমান পরিচালিত সার্কিট ব্রেকার হয়:
TXCM1LE-100/225, DZ20L-160, DZ15LE-100
তৃতীয় স্তর সুরক্ষা:
সংযুক্ত তারের:
কপার কোর প্লাস্টিক উত্তাপ কন্ডাকটর ক্রস বিভাগীয় এলাকা 1.5 ~ 4mm ²
অপারেটিং বর্তমান রেট: 40 A, 32A, 20A
অবশিষ্ট অব্যবহিত বর্তমান রেট: 30mA বা তার কম
অবশিষ্ট ব্রেকিং টাইম: ≤ 0.1 ে বা দ্রুততর
ঐচ্ছিক অবশিষ্ট বর্তমান পরিচালিত সার্কিট breakers হয়:
TXCM1LE-100, DZ47LE-63
চতুর্থ স্তর সুরক্ষা:
সংযুক্ত তারের:
কপার কোর প্লাস্টিক উত্তাপ কন্ডাকটর ক্রস বিভাগীয় এলাকা 1 ~ 2.5 mm²
অপারেটিং বর্তমান রেট: 32A, 20A
অবশিষ্ট অপারেটিং বর্তমান রেট: 10mA বা তার কম
অবশেষ ভঙ্গ সময়: দ্রুত ক্রিয়া টাইপ
ঐচ্ছিক অবশিষ্ট বর্তমান পরিচালিত সার্কিট ব্রেকার হয়:
DZ47LE-63, DZ30LE-32
