TNID-63 অবশিষ্ট
বর্তমান সার্কিট ব্রেকার (30-এমএ RCBO অতিরিক্ত বর্তমান সুরক্ষা ছাড়া)
ব্যবহৃত হয় এসি 50Hz বর্তনীর জন্য, 230 ডিগ্রী ভোল্টেজের জন্য ২ মেরু, 4
ডিস্কের 400V, 63A বর্তমান রেট, ব্যক্তিগত বৈদ্যুতিক শক বা গ্রিড ফুটো
বর্তমান নির্দিষ্ট মান অতিক্রম করেছে, অবশিষ্ট বর্তমান কর্ম বর্তনী
breakers দ্রুত ব্যক্তিগত এবং বৈদ্যুতিক সরঞ্জাম রক্ষা করার জন্য কষ্ট
শক্তি কাটা, এটি বিরল স্থানান্তর এবং সার্কিট শুরু প্রয়োগ করা যেতে পারে।
টিএনআইডি -63 আরসিবি সার্কিট ব্রেকার শিল্প, বাণিজ্যিক, উচ্চ ও নাগরিক বাসস্থান এবং অন্যান্য স্থানে প্রযোজ্য।
মান পূরণ করুন: জিবি 16916.1, আইইসি 61008-1, সিसीसी প্রাপ্ত, সিই সার্টিফিকেশন।
TNID-63
RCCB সার্কিট ব্রেকারটি GB16916.1 অনুযায়ী পরিকল্পিত, প্রস্তুত এবং
পরীক্ষা করা হয়েছে "পরিবারের জন্য এবং অতিরিক্ত ব্যবহারের (RCCB) পার্ট 1:
সাধারণ নিয়মসমূহের জন্য অতিরিক্ত সুরক্ষা ছাড়াই অবশিষ্ট অবশিষ্ট
সার্কিট-ব্রেকার্স"।
মডেল ও অর্থ
সাধারণ অপারেটিং শর্তাবলী এবং ইনস্টলেশন শর্তাবলী
ইনস্টলেশন সাইটটির উচ্চতা 2000 মিটারের বেশি নয়।
পরিবেষ্টিত বাতাসের তাপমাত্রা: -5 ℃ ~ 40 ℃, এবং 24 ঘন্টার নিচে তাপমাত্রা + 35 ℃।
বায়ুমন্ডলীয়
অবস্থা: বায়ুমণ্ডলীয় বায়ু তাপমাত্রায় আংশিক আর্দ্রতা + 40 ℃ 50% এরও
বেশি নয়, নিম্ন তাপমাত্রায় উচ্চতর আপেক্ষিক আর্দ্রতা থাকতে পারে। জেলের পৃষ্ঠে পণ্য তাপমাত্রা পরিবর্তন বিবেচনা করুন এবং বিশেষ ব্যবস্থা নিতে।
দূষণ ডিগ্রী: 2
ইনস্টলেশনের
শর্তাবলী: নিখুঁত কম্পন এবং বৃষ্টি এবং তুষারের আক্রমণ ছাড়া জায়গায়
ইনস্টল করা: উপরের টার্মিনাল শক্তি সংযোগ করে, নিম্ন টার্মিনাল লোড সংযোগ
করে; উল্লম্ব সমতল ঘনত্ব 2 ° বেশী নয়। TH35-7.5 ইস্পাত রেল উপর মাউন্ট করা।
ইনস্টলেশন বিভাগ: Ⅱ, Ⅲ স্তর
সার্কিট ব্রেকার ইনস্টলেশনের সাইটটির বাইরের চুম্বকীয় ক্ষেত্রটি যে কোনও দিকের ভূতাত্ত্বিক ক্ষেত্রের 5 গুণ অতিক্রম করে না।
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা
অবশেষ বর্তমান কর্মের ব্রেকিংয়ের সময়
গঠন ও কাজের নীতি
এই ধারাবাহিক সার্কিট সাবতের বর্তমান কাজের ধরন RCCB, প্রধান উপাদান হচ্ছে: প্রধান সুইচ, শূন্য ধারা বর্তমান ট্রান্সফরমার, দায়িত্বটিও সুনির্দিষ্টভাবে উল্লিখিত থাকতে মুক্তি, পরীক্ষণ যন্ত্র। সব অংশে প্লাস্টিকের হাউজিং-এ সওয়ার হয়।
অবশিষ্ট প্রবাহ (দায়িত্বটিও সুনির্দিষ্টভাবে উল্লিখিত থাকতে বর্তমান) পৌঁছে যায় যতদিন অপারেটিং বর্তমান মান মূল্যায়িত অবশিষ্ট সুরক্ষিত সার্কিট দায়িত্বটিও সুনির্দিষ্টভাবে উল্লিখিত থাকতে বা ব্যক্তিগত ইলেকট্রিক শক করে আউটপুট সিগন্যাল থেকে জিরো-ক্রম বর্তমান ট্রান্সফরমার মাধ্যমিক ঘুর গাড়ি RCBO জন্য RCCB, এভাবেই কাজ করে ফোনটা বন্ধ করে বললে প্রতিরক্ষামূলক দায়িত্বটিও সুনির্দিষ্টভাবে উল্লিখিত থাকতে ও ইলেকট্রিক শক ভূমিকা পালন করে।

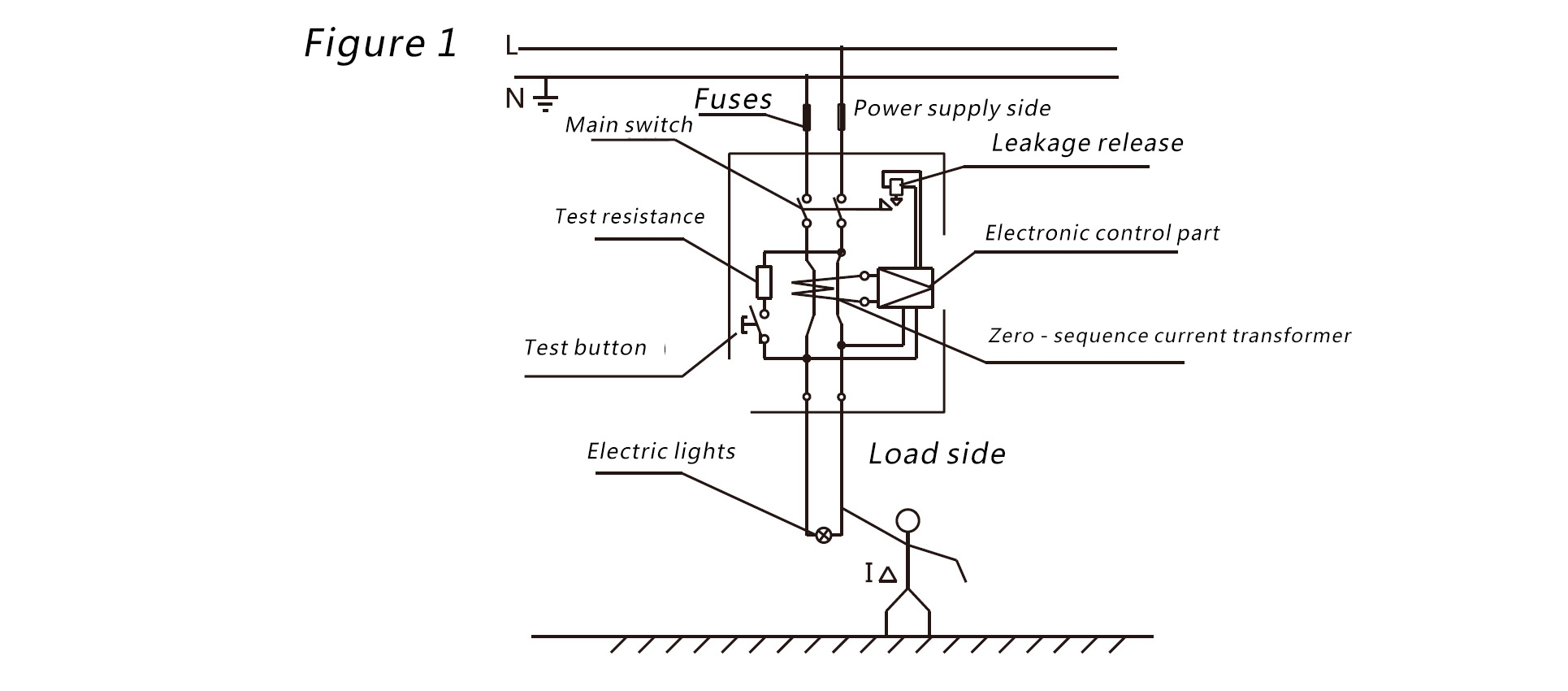

সংখ্যাটি 1 তে দেখানো মত কাজ করে।
দরিদ্র বিরোধী হস্তক্ষেপের ইলেকট্রনিক পণ্যের ত্রুটিগুলি অতিক্রম করার জন্য, গ্রীড ভোল্টেজের উর্ধ্বগতি দ্বারা বড় প্রভাব এবং ভাঙা নিরপেক্ষ লাইনের অভাবের অভাবের কারণে অক্জিলিয়ারী শক্তি ছাড়া অক্জিলিয়ারী শক্তি ব্যতীত, অবশেষ বর্তমান সুরক্ষার সুযোগ বিস্তৃত করা।
6kA পর্যন্ত শর্ট সার্কিট বর্তমান রেট
কেস এবং অংশ উচ্চ শিখা- retardant, উচ্চ তাপমাত্রা, প্রভাব-প্রতিরোধী সঙ্গে প্লাস্টিকের তৈরি হয়।
মডুলার আকার, ইনস্টল করা সহজ।
ডায়নামিক পরীক্ষা ডিভাইস, বোতাম আরো নমনীয় এবং নির্ভরযোগ্য করতে।
অন্তরণ প্রতিরোধ ক্ষমতা ভোল্টেজ:
এ পোখগুলির প্রৈতি ভোল্টেজগুলি একসঙ্গে সংযুক্ত এবং নিরপেক্ষ মেরুটি 6000 V;
খ। পালস প্রজন্মের ভোল্টেজের সাথে পোড় এবং টানটুল মেরু একসাথে সংযুক্ত এবং ধাতু ধারক 8000V হয়।
তারের সংযোজন: 25A এবং নীচে টার্মিনাল ওয়্যারিং এলাকা 6mm ² বা একক- stranded হার্ড তারের মাল্টি-ফাঁকা তারের সাথে সংযুক্ত করা যেতে পারে।
40A থেকে 63A এর টার্মিনাল ওয়্যারিং এলাকা 16mm ² বা একক- stranded হার্ড তারের বহুমুখী নমনীয় তারের সাথে সংযুক্ত করা যেতে পারে।

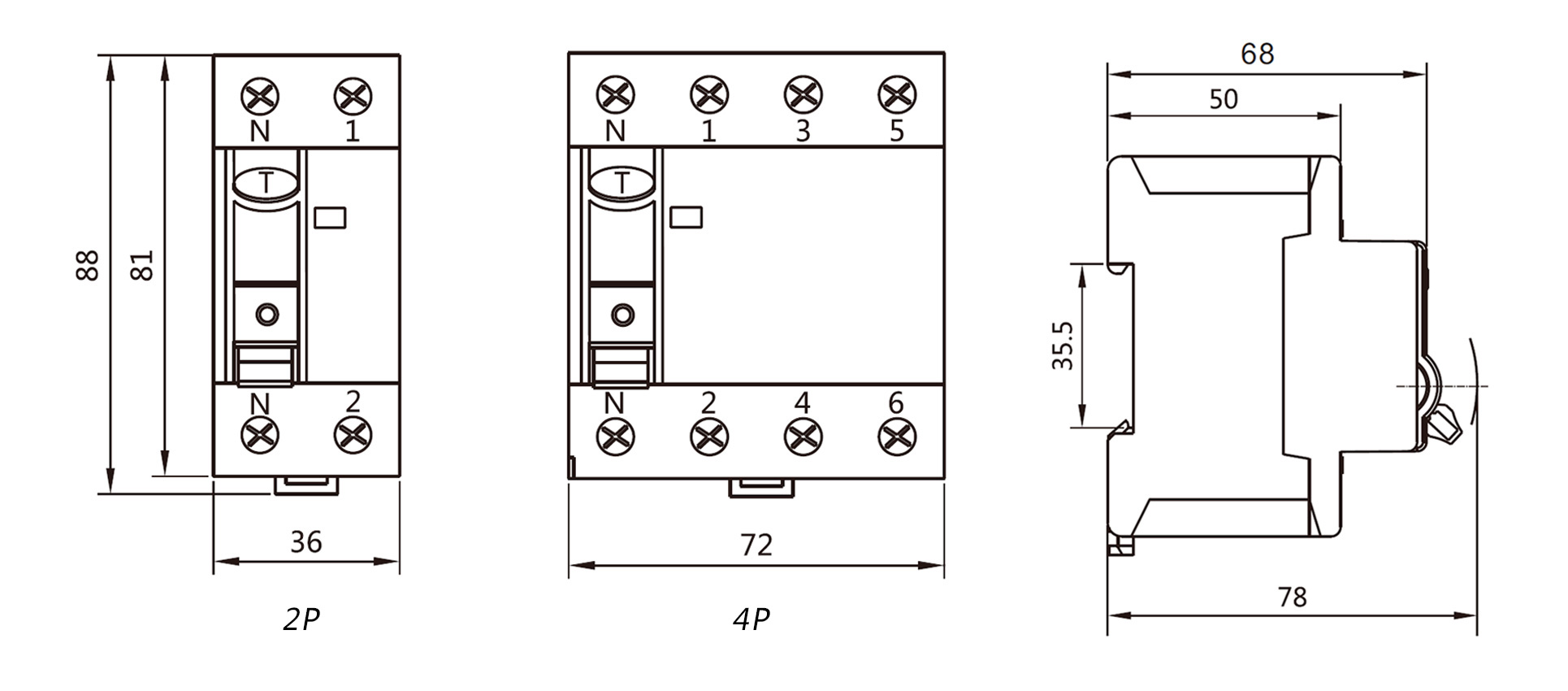

রূপরেখা এবং ইনস্টলেশন মাত্রা
মূলশব্দ: RCCB সার্কিট ব্রেকার, 30mA RCBO
