DZ30LE-32 ফুটো বর্তনী ছেদক

অবশিষ্ট বর্তমান সার্কিট সাবতের

  • পরামিতি

  • বিস্তারিত

  • আকার ও ওজন

  • সংশ্লিষ্ট

  • ভিডিও

  • বার্তা

স্রষ্টা পরিধি

DZ30LE-32 (DPN Vigi) সুরক্ষা বর্তনী বিরতি 50Hz বা 60Hz একক ফেজ আবাসিক সার্কিট, 230V রেট ভোল্টেজ, বর্তমান 32A একক-ফেজ রেট, ফুটো সুরক্ষা হিসেবে ব্যবহৃত হয়, এছাড়াও জমিদার এবং ছোট-ছোট বৈদ্যুতিক বর্তনী রক্ষা করতে পারে- সার্কিট, এছাড়াও বৈদ্যুতিক সরঞ্জাম এবং আলো সার্কিট মাঝে মাঝে মাঝে মাঝে স্বাভাবিক অবস্থায় থাকতে পারে, বিশেষ করে শিল্প ও বাণিজ্যিক আলো বিতরণ ব্যবস্থার জন্য ব্যবহৃত হয়, প্রয়োজন হলে, এটি ওভার-ভোল্টেজ সুরক্ষা, ওভারভোল্টেজ সুরক্ষা রেটিং মান Uvo = 280V ফাংশন বৃদ্ধি করতে পারে। পণ্য একটি ছোট আকার আছে, উচ্চ ভাঙ্গা ক্ষমতা; নল এবং লাইভ লাইন একই সময়ে কাটা হয়, এবং বিপরীত মধ্যে লাইভ লাইন ক্ষেত্রে, এখনও ফুটো থেকে রক্ষা করতে সক্ষম। এই পণ্য GB16917.1 মান সঙ্গে মেনে চলে। RCD ফিল্টার যন্ত্রপাতি তাত্ক্ষনিক ভোল্টেজ (আলো এবং অন্যান্য সরঞ্জাম সার্কিট garbling) এবং তাত্ক্ষনিক বর্তমান (যেমন বড় capacitive লোড লাইন) malfunction ট্রিপ ঘটাচ্ছে প্রতিরোধ করতে পারে।
DZ30LE RCCB (32A RCCB) ফুটো সুরক্ষা সুইচ IEC61009-1 (1991), GB16917.1 (1997) এর মান পূরণ করে।

মডেল এবং অর্থ


গঠন

■ DZ30LE RCCB DZ30 সার্কিট ব্রেকারের একটি ডেরিভেটিভ পণ্য। পুরো কাঠামো উচ্চ ভাঙা ক্ষমতা, ছোট ভলিউম এবং কম্প্যাক্ট গঠন আছে। চারটি মডিউল (36 মিমি) এর প্রস্থে, এর দুইটি খুঁটি (P + N), ফেজ লাইন এবং N- মেরু একই সময়ে কাটা হয় এবং N- মেরুটি ভাঙার পর প্রথম নির্মাণের সুবিধা। যখন ফেজ লাইন এবং N- লাইন বিপরীত হয়, এটি এখনও ফুটা সুরক্ষা ফাংশন বজায় রাখা। একটি
■ একটি দৃশ্যমান ফুটো কর্ম নির্দেশক সঙ্গে, সবুজ কোন ফুটো ত্রুটি নির্দেশ করে, লাল ফুটো ফাটল নির্দেশক তারের সংযোগ ব্যবহার করে, 16 মিমি ² এর সর্বোচ্চ বৃত্তাকার তাম্র তারের ব্যবহার করা যায়।
■ বোতাম টিপে যখন একটি স্ব-রিসেট বাটন সঙ্গে পরীক্ষা ডিভাইস, অভ্যন্তরীণ সার্কিট RCD / ELCB বিরতি একটি সিমুলেশন অবশিষ্ট বর্তমান উত্পাদন। পরীক্ষা ডিভাইস নিয়মিতভাবে পরীক্ষা করা হবে, একবার এক মাসে।
■ TH35-7.5 স্ট্যান্ডার্ড ইস্পাত রেল সঙ্গে ইনস্টলেশন।

অবকাঠামো বৈশিষ্ট্য

■ DZ30LE এর ছোট আকার, কম্প্যাক্ট গঠন, মূল্য একই পণ্যের চেয়ে ভাল।
■ DZ30LE হাউজিং এবং কিছু কার্যকরী অংশ উচ্চ শিখা retardant, উচ্চ তাপমাত্রা, প্রভাব প্রতিরোধী প্লাস্টিকের তৈরি হয়।
■ DZ30LE নাল লাইনের সাথে সরাসরি ইনস্টল করা হয়, যাতে নাল লাইনের ভুল সংযোগের কারণে বৈদ্যুতিক শকগুলির সম্ভাব্য ঝুঁকি এড়াতে পারে।
■ DZ30LE সাম্প্রতিক সার্কিট ডিজাইন এবং উচ্চ-কর্মক্ষমতা উপাদান ব্যবহার করে, যা শক্তিশালী ভারবহন ক্ষমতা রয়েছে এবং যখন প্রৈতি বর্তমান এবং ঢেউয়ের ভোল্টেজ বেশি হয় তখন অকার্যকর হয় না।
■ DZ30LE রেল মাউন্টিং, সুবিধাজনক এবং সহজ সঙ্গে।

প্রযুক্তিগত পরামিতি

■ বর্তমান রেট: 6,10,16,20,25,২3 এ
■ অপারেটিং ভোল্টেজ রেট: 230V এসি
■ ব্রেকিং ক্ষমতা: 3kA
■ ঢিলা ভোল্টেজ প্রতিরোধ: 4 কেভি
■ যান্ত্রিক জীবন: 8000 বার
■ বৈদ্যুতিক জীবন: 3000 বার
■ পরিবেশগত তাপমাত্রা: -5 ℃ ~ +40 ℃
■ টার্মিনাল এলাকা: 6 ~ 32A, 10mm ² এবং নীচের তারের জন্য
■ স্ট্যান্ডার্ড: IEC60898-1 / GB10963.1
■ সার্টিফিকেশন: CCC সার্টিফিকেশন
■ ট্রিপিং বৈশিষ্ট্য: প্রচলিত লোড এবং বন্টন তারের, তাত্ক্ষনিক ট্রিপ পরিসীমা (5 ~ 10)In রক্ষা করার জন্য C- আকৃতির বক্ররেখা

বর্তমান গ্রেড (A) স্ক্রু রেটযুক্ত ঘূর্ণন সঁচারক বল (N·m) আলটিমেট টর্কে (N·m) স্ট্যান্ডার্ড ঘূর্ণন সঁচারক বল (N·m))
6~32 M4 2.0 3.0 1.2

অবশিষ্ট বর্তমান কর্মের ব্রেকিংয়ের সময়

In(A) I△n(A) বিরতির সময় (s) যখন অবশিষ্ট বর্তমান (IΔ) নিম্নলিখিত মান সমান হয়
I△n 2I△n 5I△n 500A
6~32 0.03 0.1 0.08 0.04 0.04

সময় বর্তমান অপারেটিং বৈশিষ্ট্য (রেফারেন্স তাপমাত্রা 30 ° C)

NO. প্রাথমিক অবস্থায় টেস্ট বর্তমান সেট সম সম্ভাব্য ফলাফল মন্তব্য
a ঠান্ডা 1.13In t≤1h নন ট্রিপিং
b শেষ টেস্ট পরে 1.45In t<1h দ্রুতগামী 5s মধ্যে একটি নির্দিষ্ট মান থেকে অবিলম্বে বর্তমান বৃদ্ধি
c ঠান্ডা 2.55In 1s<60s<> দ্রুতগামী
d ঠান্ডা 5In t≤0.1s নন ট্রিপিং অক্জিলিয়ারী সুইচ বন্ধ করে বর্তমানটি চালু করা হয়েছে
e ঠান্ডা 10In t<0.1s দ্রুতগামী
ট্রিপ টাইপ বর্তমান গ্রেড (A)
রেট শর্ট সার্কিট ব্রেকিং ক্ষমতা (A)
cosΦ রেট অবশিষ্ট অপারেটিং বর্তমান
I△n (mA)
অবশিষ্ট অবশিষ্ট অ অপারেটিং বর্তমান I△no(mA) ব্রেকিং টাইম
C 6≤In≤32 4500 0.75~0.80 30 15 t≤0.1s

তারের

বর্তমান হার In (A) কপার কন্ডাকটর নামমাত্র ক্রস বিভাগীয় এলাকা (mm²)
6 1
10 1.5
16, 20 2.5
25 4
32 6

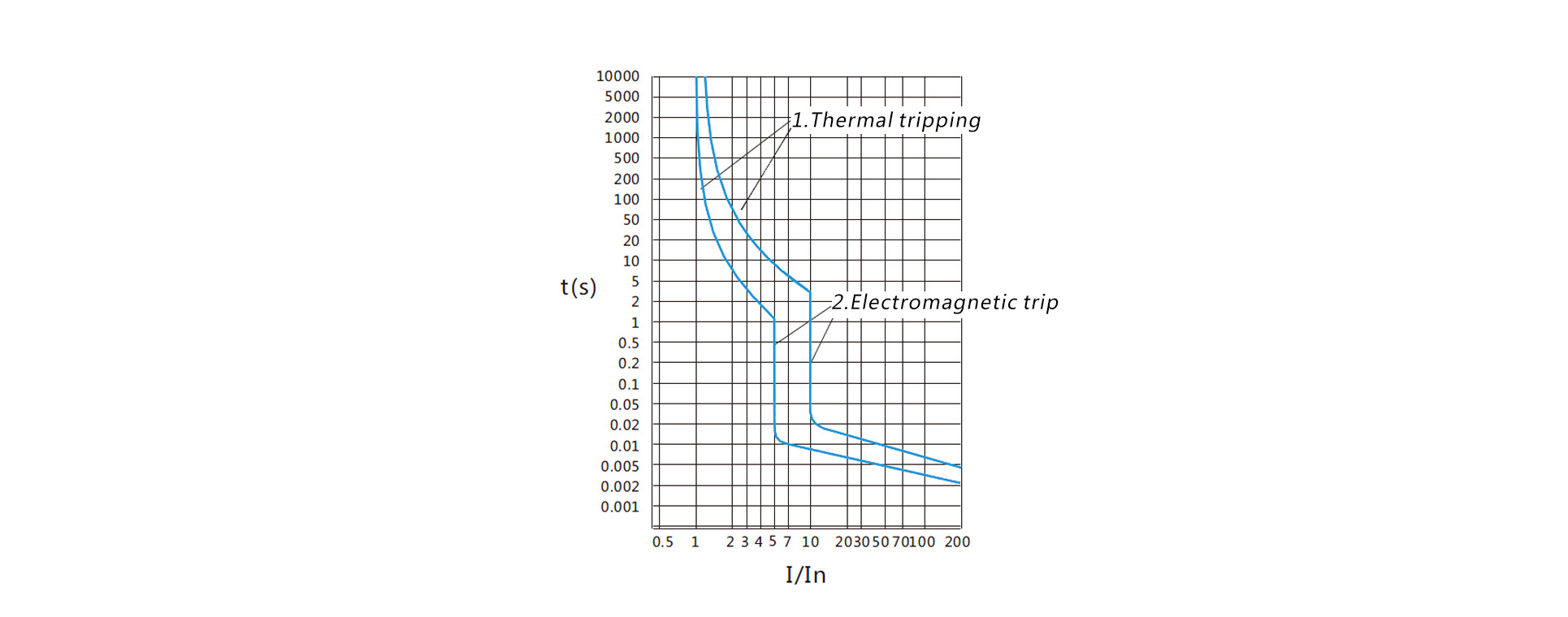

চরিত্রগত বক্ররেখা ট্রিপিং

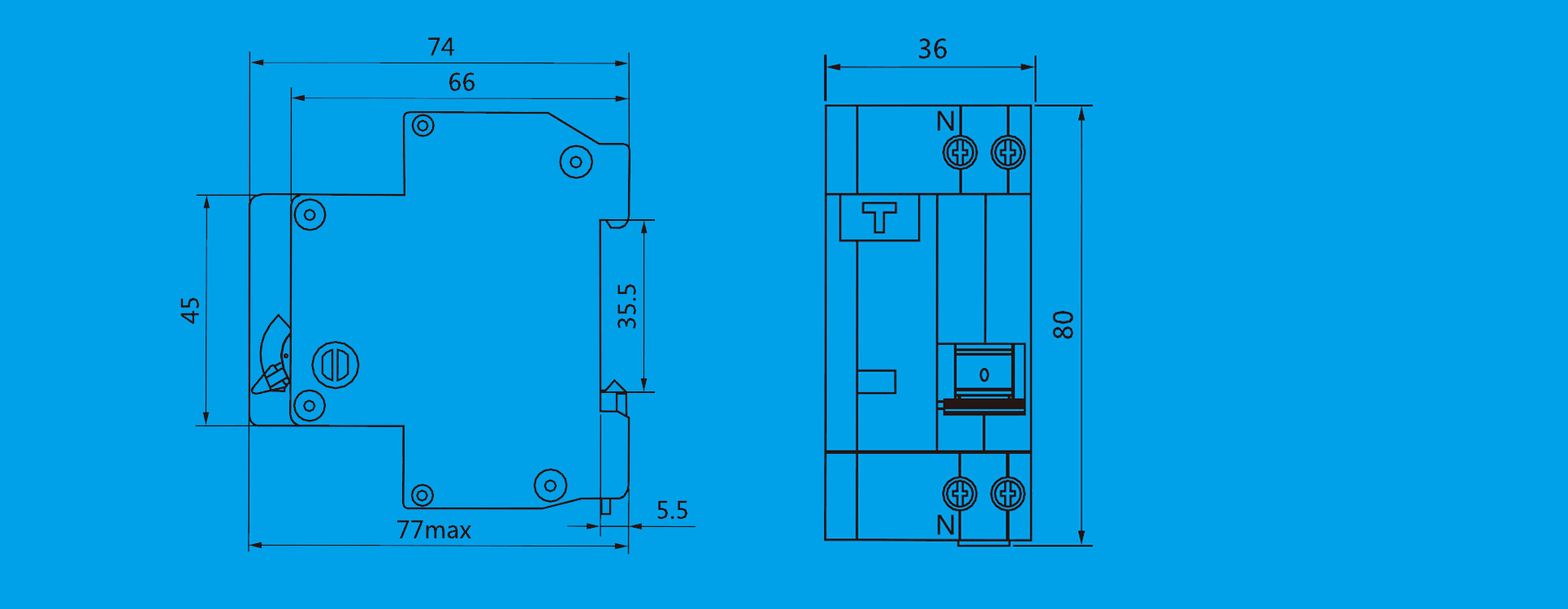

রূপরেখা এবং ইনস্টলেশন মাত্রা
