DZ47LE-63 অবশেষ বর্তমান সার্কিট ব্রেকার
অবশিষ্ট বর্তমান সার্কিট সাবতের
পরামিতি
বিস্তারিত
আকার ও ওজন
সংশ্লিষ্ট
ভিডিও
বার্তা
স্রষ্টা পরিধি
DZ47LE-63
অবশিষ্ট অবজেক্ট সার্কিট ব্রেকার (এলসিবি ব্রেকার হিসাবে পরিচিত) এসি 50Hz
লাইন, 400V রেট দেওয়া ভোল্টেজ, 50A রেট দেওয়া বর্তমান, হোম এবং অনুরূপ
উদ্দেশ্যে ফুটো এবং জমিদার সুরক্ষা হিসাবে ব্যবহৃত হয়, অগ্নি প্রতিরোধ বা গ্রীড ফাটল দ্বারা সৃষ্ট অধিকতর তেজস্ক্রিয় ভোল্টেজের জন্য ওভার-ভোল্টেজ
সুরক্ষা প্রদানের জন্য সিকিউরিটি ফুটা বা বৈদ্যুতিক শক দ্বারা সৃষ্ট
ব্যক্তিদের দুর্ঘটনা।
এই এলসিবি বিভাজক IEC61009-1: 1996, GB16917.1 "পরিবারের বর্তমান ও
অনুরূপ উদ্দেশ্যে অতিমাত্রার সুরক্ষা সহ অবশিষ্ট বর্তমান পরিচালিত
সার্কিট-ব্রেকসগুলি (RCBO) পার্ট 1: সাধারণ নিয়ম" এবং অন্যান্য মানগুলি
মেনে চলে।
DZ47LE এর প্রচলিত মডেলগুলি বর্তমান অ্যাকশন প্রকারের ইলেকট্রনিক ফুটো সার্কিট ব্রেকারগুলি, DZ47 MCB এবং ফুটো রিলিজে গঠিত। যখন
ফুটো বা ব্যক্তিগত বৈদ্যুতিক শক সুরক্ষা বর্তনী ঘটবে, যতদিন ফুটো বর্তমান
আমি the অপারেটিং বর্তমান মান পৌঁছে, বর্তনী বিভক্ত অবিলম্বে বৈদ্যুতিক
সরবরাহ বন্ধ কাটা কর্ম গ্রহণ করা হবে, যা ফুটো এবং বৈদ্যুতিক শক সুরক্ষা
একটি ভূমিকা পালন করে , যখন ELCB ভঙ্গকারী এছাড়াও বর্তনী মধ্যে ওভারলোড এবং শর্ট-সার্কিট রক্ষা করতে পারে।
মডেল ও অর্থ
সাধারণ অপারেটিং শর্তাবলী এবং ইনস্টলেশন শর্তাবলী
■ অক্ষাংশ 2000 মিটারের বেশি নয়;
■ পরিবেষ্টিত বাতাসের তাপমাত্রা: -5 ℃ ~ 40 ℃, এবং 24 ঘন্টার নিচে তাপমাত্রা + 35 ℃;
■ সর্বোচ্চ তাপমাত্রার বায়ু আপেক্ষিক আর্দ্রতা অবস্থান + 40 ℃ 50% বেশী না; উদাহরণস্বরূপ, +20 ℃ 90% জন্য এবং জেল পৃষ্ঠের পণ্য তাপমাত্রা পরিবর্তন বিবেচনা;
■ ইনস্টলেশনের শর্ত: প্রভাব কম্পন এবং বৃষ্টি এবং তুষার আক্রমণ ছাড়া জায়গায় ইনস্টল; মাঝখানে কোন বিস্ফোরণ বিপদ, এবং মাঝখানে গ্যাস এবং বৈদ্যুতিক অন্তরণ ধুলো ধাতু এবং ধ্বংস corrode যথেষ্ট ছাড়া;
■ দূষণ ডিগ্রী: 2;
■ ইনস্টলেশন বিভাগ: Ⅲ;
■ ইলেক্ট্রোম্যাগনেটিক পরিবেশ হল পরিবেশ বি;
■ কোনও দিকের ইনস্টলেশন সাইটের বহিরাগত চুম্বক ক্ষেত্রটি ভূতাত্ত্বিক ক্ষেত্রের 5 গুণের বেশি হওয়া উচিত নয়;
■ TH35-7.5 রেল ইনস্টলেশন, বন্টন বাক্সে ইনস্টল করা, বিদ্যুত্ বিতরণ মন্ত্রিসভা বা বাক্স;
■ ইনস্টলেশন উল্লম্ব ইনস্টলেশন গ্রহণ, উল্লম্ব সমতল থেকে মাউন্ট সমতল প্রবণতা ± 5 ° অতিক্রম করতে হবে না, হ্যান্ড আপ-মানে শক্তি-উপর
■ পরিবেষ্টিত বাতাসের তাপমাত্রা: -5 ℃ ~ 40 ℃, এবং 24 ঘন্টার নিচে তাপমাত্রা + 35 ℃;
■ সর্বোচ্চ তাপমাত্রার বায়ু আপেক্ষিক আর্দ্রতা অবস্থান + 40 ℃ 50% বেশী না; উদাহরণস্বরূপ, +20 ℃ 90% জন্য এবং জেল পৃষ্ঠের পণ্য তাপমাত্রা পরিবর্তন বিবেচনা;
■ ইনস্টলেশনের শর্ত: প্রভাব কম্পন এবং বৃষ্টি এবং তুষার আক্রমণ ছাড়া জায়গায় ইনস্টল; মাঝখানে কোন বিস্ফোরণ বিপদ, এবং মাঝখানে গ্যাস এবং বৈদ্যুতিক অন্তরণ ধুলো ধাতু এবং ধ্বংস corrode যথেষ্ট ছাড়া;
■ দূষণ ডিগ্রী: 2;
■ ইনস্টলেশন বিভাগ: Ⅲ;
■ ইলেক্ট্রোম্যাগনেটিক পরিবেশ হল পরিবেশ বি;
■ কোনও দিকের ইনস্টলেশন সাইটের বহিরাগত চুম্বক ক্ষেত্রটি ভূতাত্ত্বিক ক্ষেত্রের 5 গুণের বেশি হওয়া উচিত নয়;
■ TH35-7.5 রেল ইনস্টলেশন, বন্টন বাক্সে ইনস্টল করা, বিদ্যুত্ বিতরণ মন্ত্রিসভা বা বাক্স;
■ ইনস্টলেশন উল্লম্ব ইনস্টলেশন গ্রহণ, উল্লম্ব সমতল থেকে মাউন্ট সমতল প্রবণতা ± 5 ° অতিক্রম করতে হবে না, হ্যান্ড আপ-মানে শক্তি-উপর
সাধারণ অপারেটিং শর্তাবলী এবং ইনস্টলেশন শর্তাবলী
■ বর্তমান রেট: 6,10,16,20,25,32,40,50,63 এ
■ রেট দেওয়া কাজ ভোল্টেজ: 230/400 ভি এসি
■ রেট নিরোধক ভোল্টেজ: 500V
■ অবশিষ্ট অপারেটিং বর্তমান রেট: 30,50,75,100,300 এমএ
■ ট্রিপ সূচক: ট্রিপ নির্দেশাবলী উপর DZ47LE অবশেষ বর্তমান কর্ম, রিসেট বাটন ফুটা ট্রিপ জন্য পপ আপ
■ ম্যানুয়াল নিয়ন্ত্রণ: হ্যান্ডেল দুটি রিসেট মোড অনুমতি দেয়
□ অপেক্ষাকৃত দোষ: সার্কিট ব্রেকার এবং অবশেষ বর্তমান অপারেটিং ডিভাইস একযোগে রিসেট হয়
□ ফুটো দোষ: বর্তনী ভাঙ্গার রিসেট পরে অবশিষ্ট বর্তমান কর্ম ডিভাইস প্রথম রিসেট
■ যান্ত্রিক জীবন: 10,000 বার
■ বৈদ্যুতিক জীবন: 2000 বার
■ ওয়্যারিং
□ 6 ~ 32A, 16mm ² এবং নিম্নলিখিত পুতুল সাথে সংযুক্ত করা যাবে
□ 40 ~ 60A, 25mm ² এবং তারের নিচে সংযুক্ত করা যাবে
■ মান পূরণ করুন: IEC61009-1 / GB16917.1
■ সার্টিফিকেশন সঙ্গে সম্মতি: CCC সার্টিফিকেশন
■ ট্র্যাপিং বৈশিষ্ট্য
□ সি আকৃতির বক্ররেখা
প্রচলিত লোড এবং বিতরণ তারের রক্ষা করে
Tripping বৈশিষ্ট্য: তাত্ক্ষণিক ট্রিপ পরিসীমা (5 ~ 10)In
□ ডি-আকৃতির বক্ররেখা
বড় লোড প্রভাব (যেমন ট্রান্সফরমার, ইত্যাদি) এর শুরু বর্তমান সুরক্ষা
Tripping বৈশিষ্ট্য: তাত্ক্ষণিক ট্রিপ পরিসীমা (10 ~ 14)In
স্থাপন
ভেঙ্গে ফেলার সক্ষমতা
সুরক্ষা বৈশিষ্ট্য
1, ফুটো বর্তনী breaker ফুটো সুরক্ষা কর্ম আছে, এবং শক্তি ব্যর্থতার দ্বারা সৃষ্ট ভোল্টেজ অত্যধিক বৃদ্ধি রক্ষা। ওভারভোল্টেজের সেটিং মান Uvo = 280V, সেটিংস Uvo ± 5% (শুধুমাত্র এসি 230V রেট ভোল্টেজ সঙ্গে লাইন ব্যবহৃত)।
2, বর্তমান রিলিজ সুরক্ষা বৈশিষ্ট্য উপর
মেকানিক্যাল এবং বৈদ্যুতিক জীবন
বিভিন্ন পরিবেষ্টিত তাপমাত্রায় বর্তমান সংশোধন সহগ
তারের সংযোজন: সংযোগের জন্য 25mm² এবং নীচের ওয়্যারিং, তারের পদ্ধতিটি wiring আঁট স্ক্রু, টর্কে (1.5 ~ 2.0)N·m
সার্কিট ব্রেকার ট্রিপিং চরিত্রগত বক্ররেখা

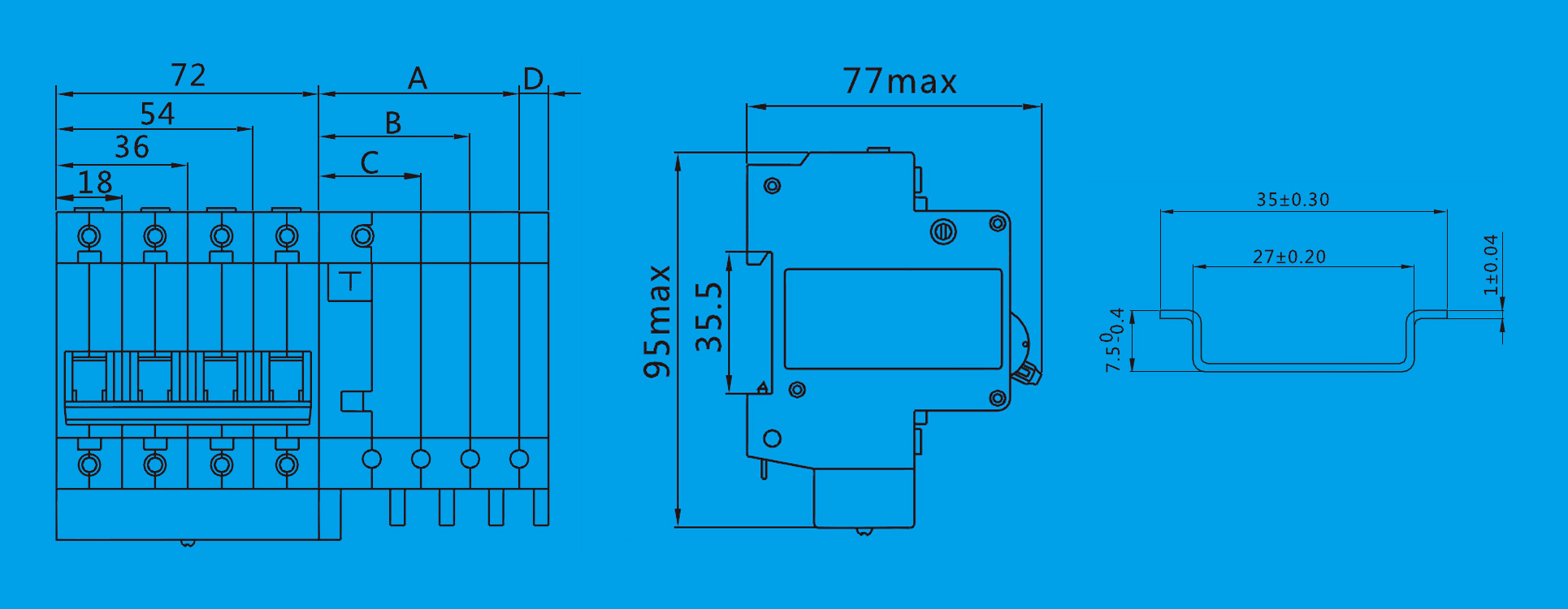

রূপরেখা এবং ইনস্টলেশন মাত্রা
গৃহকর্মে ব্যবহার্য যন্ত্রের নকশা
মূলশব্দ: DZ47LE-32, ELCB ব্রেকার
