DZ47LE-125 অবশেষ বর্তমান সার্কিট ব্রেকার

অবশিষ্ট বর্তমান সার্কিট সাবতের

  • পরামিতি

  • বিস্তারিত

  • আকার ও ওজন

  • সংশ্লিষ্ট

  • ভিডিও

  • বার্তা

স্রষ্টা পরিধি

DZ47LE-125 অবশিষ্ট বর্তমান সার্কিট ব্রেকার একটি বর্তমান পরিচালিত বৈদ্যুতিন অবশিষ্ট ডিভাইস, DZ47 MCB এবং ফুটো রিলিজ গঠিত। এসি 50Hz বা 60Hz, ভোল্টেজ একক-পর্যায় দুই-তারের (1P + N), 230V জন্য দুই পোড় (2P), তিন-খুঁটি (3P), তিন-পোড় চার-তারের (3P + N) এর বর্তনী জন্য উপযুক্ত। ), 400 ডি জন্য 4-পোলস (4P), 40A থেকে 125A পর্যন্ত রেট দেওয়া, মানব দেহে প্রত্যক্ষ বা পরোক্ষ যোগাযোগ সুরক্ষা প্রদান করে, যখন সিকিউরিটি সার্কিটে ফুটো বা ব্যক্তিগত বৈদ্যুতিক শক থাকার সময়, যতক্ষণ না ফুটো বর্তমান I △ অপারেটিং বর্তমান মান পৌঁছেছে, অবশেষ বর্তমান ডিভাইস অবিলম্বে ক্ষমতা কাটা কাজ হবে, এইভাবে ফুটা এবং বৈদ্যুতিক শক একটি প্রতিরক্ষামূলক ভূমিকা পালন, ফুটো বর্তনী বিভক্ত সার্কিট মধ্যে ওভারলোড এবং শর্ট সার্কিট রক্ষা করে যখন। এটি যে ক্ষতিগ্রস্ত সরঞ্জাম অন্তরণ দ্বারা সৃষ্ট অগ্নি ঝুঁকি প্রতিরোধ করতে পারে গ্রাউন্ড ফল্ট বর্তমান উত্পাদন এবং এটি সার্কিটে অনিয়মিতভাবে স্থানান্তর করতে পারে এবং ঘন ঘন গতিতে শুরু করতে পারে। DZ47LE সিরিজ ELCB এর সাধারণ মডেল DZ47LE-125 / 1P, DZ47LE-125 / 2P, DZ47LE-125 / 3P, DZ47LE-125 / 3P + N, DZ47LE-125 / 4P, DZ47LE-63 / 1P, DZ47LE-63 / 2P অন্তর্ভুক্ত করে। , DZ47LE-63 / 3P, DZ47LE-63 / 3P + N, DZ47LE-63 / 4P এবং অন্যান্য, তাদের উচ্চ ভাঙা ক্ষমতা, ছোট আকার, হালকা ওজন, অংশ ভারসাম্যতা, সুন্দর চেহারা, ইত্যাদি, রেল ইনস্টলেশন, ব্যবহার করা সহজ।
DZ47LE-125 অবশিষ্ট বর্তমান ডিভাইস GB14048.2 "কম ভোল্টেজ সুইচ গিয়ার এবং কন্ট্রোল সরঞ্জাম কম ভোল্টেজ বর্তনী breakers" মান পূরণ, IEC60947-1: 1997 স্ট্যান্ডার্ড সমতুল্য।

মডেল ও অর্থ


সাধারণ অপারেটিং শর্তাবলী এবং ইনস্টলেশন শর্তাবলী

পরিবেষ্টিত তাপমাত্রা: -5 ℃ ~ 40 ℃, এবং নীচের 24 ঘন্টা মধ্যে গড় তাপমাত্রা 35 ℃।
উচ্চতা: ≤ 2000 মি।
ইনস্টলেশনের শর্ত: সার্কিট ব্রেকার ইনস্টলেশনের সাইটের বাইরের চুম্বক ক্ষেত্রটি 5 টি জ্যামোম্যাগনেটিক ক্ষেত্রের যেকোনো দিক থেকে অতিক্রম করে না; অবশেষ বর্তমান কর্ম সার্কিট breakers উল্লম্বভাবে ইনস্টল করা উচিত, অিজিমুট এর প্রবণতা 5 ° অতিক্রম না; হ্যান্ডল আপ শক্তি-উপর মানে; উল্লেখযোগ্য প্রভাব এবং কম্পন ছাড়া ইনস্টলেশন সাইট

প্রধান প্রযুক্তিগত পরামিতি

DZ47LE-125 উচ্চ বর্তমান ফুটো সুরক্ষা বর্তনী breakers নিম্নলিখিত ফাংশন আছে
শর্ট সার্কিট সুরক্ষা অতিরিক্ত ধারন রোধ বিচ্ছিন্নতা ফুটো সুরক্ষা ওভার ভোল্টেজ প্রতিরোধী

প্রধান বৈশিষ্ট্য

অপারেটিং ভোল্টেজ রেট (V) 1P+N,2P:230AC
3P,3P+N,4P:400AC
রেট দেওয়া বর্তমান (A) 63-125
রেট ফ্রিকোয়েন্সি (Hz) 50/60
মেরু 1P+N,2P,3,3P+N,4P
ভেঙ্গে ফেলার সক্ষমতা (kA) 10
রেট অবশিষ্ট কর্ম বর্তমান (mA) 30,50,75,100,300
ওভার ভোল্টেজ প্রতিরোধী (V) (280±14) V AC

বৈদ্যুতিক বৈশিষ্ট্য

রেট নিরোধক ভোল্টেজ Ui (V) 250 (স্থল থেকে ফেজ) / 500 (ফেজ টু ফেজ)
সর্বোচ্চ অপারেটিং ভোল্টেজ UBmax 1P+N,2P 230 AC
3P,3P+N,4P 400 AC
রেট দেওয়া সংক্ষিপ্ত - সার্কিট ক্ষমতা Icu(IEC/EN60898) (kA) 10
অনুপাত অনুভূতি ভোল্টেজ প্রতিরোধ Uimp(1.2/50) (kV) 4
ডাইরেক্ট্রিক পরীক্ষা ভোল্টেজ 2kV (50/60Hz,1 মিনিট)
বিচ্ছিন্নতা Yes
দূষণ স্তর 2
ট্রিপিং ফর্ম তাপীয় চৌম্বক ট্রিপ
তাপীয় চৌম্বক ট্রিপিং চরিত্রগত সি প্রকারের বক্ররেখা (li = 8.5In)
ডি-টাইপ বক্ররেখা (li = 12In)
বৈদ্যুতিক এবং যান্ত্রিক জিনিসপত্র

যান্ত্রিক বৈশিষ্ট্য

ট্রিপিং ইঙ্গিত
DZ47LE-125 অবশিষ্ট বর্তমান কর্ম ভ্রমণের ইঙ্গিত সহ।
রিসেট বোতাম আপ, এটি ফুটো tripping হয়
মূল নিয়ন্ত্রণ বর্তমান ফল্ট উপর একই সময়ে সার্কিট ব্রেক এবং অবশিষ্ট বর্তমান কর্ম ডিভাইস রিস।
ফুটো ফাটল অবশেষ বর্তমান পরিচালিত ডিভাইস রিসেট প্রথম, পরে সার্কিট ব্রেকার রিসেট।
হাতল
রেড। প্যাড প্রিন্টিং ওভার অফ অফার ইঙ্গিত দেয়
মেকানিক্যাল জীবন বার 8500
বৈদ্যুতিক জীবন বার 3000
সংরক্ষণের মাত্রা বন্টন বাক্সে ইনস্টল করা IP40
সরাসরি ইনস্টলেশন IP20
যান্ত্রিক শক প্রতিরোধ
30 গ, 3 বার প্রভাব, সময়কাল সময় 11ms (উল্লেখযোগ্য কম্পন এবং প্রভাব ছাড়া স্থান)
এন্টি-কম্পন (IEC/EN60068-2-6)
উল্লেখযোগ্য কম্পন এবং প্রভাব ছাড়াই জায়গা
তাপ এবং আর্দ্রতা প্রতিরোধ (IEC160068-2) আর্দ্র এবং গরম ℃/RH 2categories,28 times circulation,
তাপমাত্রা 55 ℃, আপেক্ষিক আর্দ্রতা 90% ~ 96%; তাপমাত্রা 25 ℃, আপেক্ষিক আর্দ্রতা 95% ~ 100%
রেফারেন্স পরিবেষ্টিত তাপমাত্রা 30℃
পরিবেষ্টিত তাপমাত্রা গড় তাপমাত্রা (+ 35 ℃) -20℃~+60℃
সংগ্রহস্থল তাপমাত্রা -40℃~+70℃

অবশেষ বর্তমান কর্মের ব্রেকিংয়ের সময়

No. I△n
(mA)
সর্বাধিক বিরতি সময় (s) এবং মিনিট অ ড্রাইভিং সময় (s)
1I△n 2I△n 5I△n 10I△n
অ-দেরী টাইপ ≥30 0.1 0.06 0.04 0.04

বর্তমান সুরক্ষা বৈশিষ্ট্যগত উপর

No. প্রাথমিক অবস্থায় টেস্ট বর্তমান সেট সময় সম্ভাব্য ফলাফল মন্তব্য
In=63A In>63A
a ঠান্ডা 1.05In t≤1h t≤2h নন ট্রিপিং
b শেষ টেস্ট পরে 1.30In t<1h t<2h দ্রুতগামী 5s মধ্যে একটি নির্দিষ্ট মান থেকে অবিলম্বে বর্তমান বৃদ্ধি
c ঠান্ডা 8In t≤0.2s নন ট্রিপিং বর্তমান চালু করার জন্য অক্জিলিয়ারী সুইচ বন্ধ করুন
d ঠান্ডা 12In t<0.2s দ্রুতগামী বর্তমান চালু করার জন্য অক্জিলিয়ারী সুইচ বন্ধ করুন
বর্তমান হার (A)
অপারেটিং চক্র সূচক
অন লোড (সময়) নো-লোড (সময়)
63, 80, 100 1500 20000
125 1000 20000

ওয়্যারিং (16 ~ 25)(mm²) এবং সংযোগের জন্য নীচের, তারের পদ্ধতি wiring আঁটসাঁট পোশাক screws, টর্চ 3.5N·m

বর্তমান হার In (A) কপার কন্ডাকটর নামমাত্র ক্রস বিভাগীয় এলাকা (mm²)
63 16
80 25
100 35
125 50

পণ্যের বৈশিষ্ট্য

■ অবশিষ্ট অবজেক্ট চালিত সার্কিট ব্রেকার অপারেটিং ব্যবস্থার শক্তির সঞ্চয়ের সাথে ফ্রি ট্রিপিং প্রক্রিয়া, ম্যানুফপেট অপারেটিং হ্যান্ডেলের গতির বিরূপ প্রভাব দূর করার জন্য যোগাযোগটি দ্রুত বন্ধ হয়ে যায়, যা পণ্য জীবনকে উন্নত করে। স্বাভাবিক অপারেশন এ, যোগাযোগ শুধুমাত্র বন্ধ বা বিচ্ছিন্ন অবস্থান অবস্থান।
■ উচ্চ বিরতি ভেঙ্গে ক্ষমতা
■ শূন্য অনুক্রম ট্রান্সফর্মার এবং অবশিষ্ট বর্তমান রিলিজের ইলেকট্রনিক বৈষম্য নিয়ন্ত্রণ বর্তনী উপাদান উচ্চ কর্মক্ষমতা, অপারেশন স্থিতিশীলতা, এবং দৃঢ় বিরোধী হস্তক্ষেপ পণ্য নিশ্চিতভাবে কাজ নিশ্চিত করার জন্য।
■ বোতাম যোগাযোগ সুরক্ষা সংমিশ্রণ সঙ্গে টার্মিনাল ব্লক, উচ্চ নিরাপত্তা
■ কেস এবং অন্যান্য প্লাস্টিকের যন্ত্রাংশ উচ্চ শিখা retardant, উচ্চ তাপমাত্রা, প্রভাব প্রতিরোধী সঙ্গে প্লাস্টিকের তৈরি হয়।
■ ছোট আকার, হালকা ওজন, কম্প্যাক্ট গঠন, মডুলার নকশা
■ অনন্য চেহারা, স্থান বিন্যাস যুক্তিসঙ্গত ব্যবহার।
■ রেল, সুবিধাজনক এবং সময়-সংরক্ষণ উপর মাউন্ট করা।

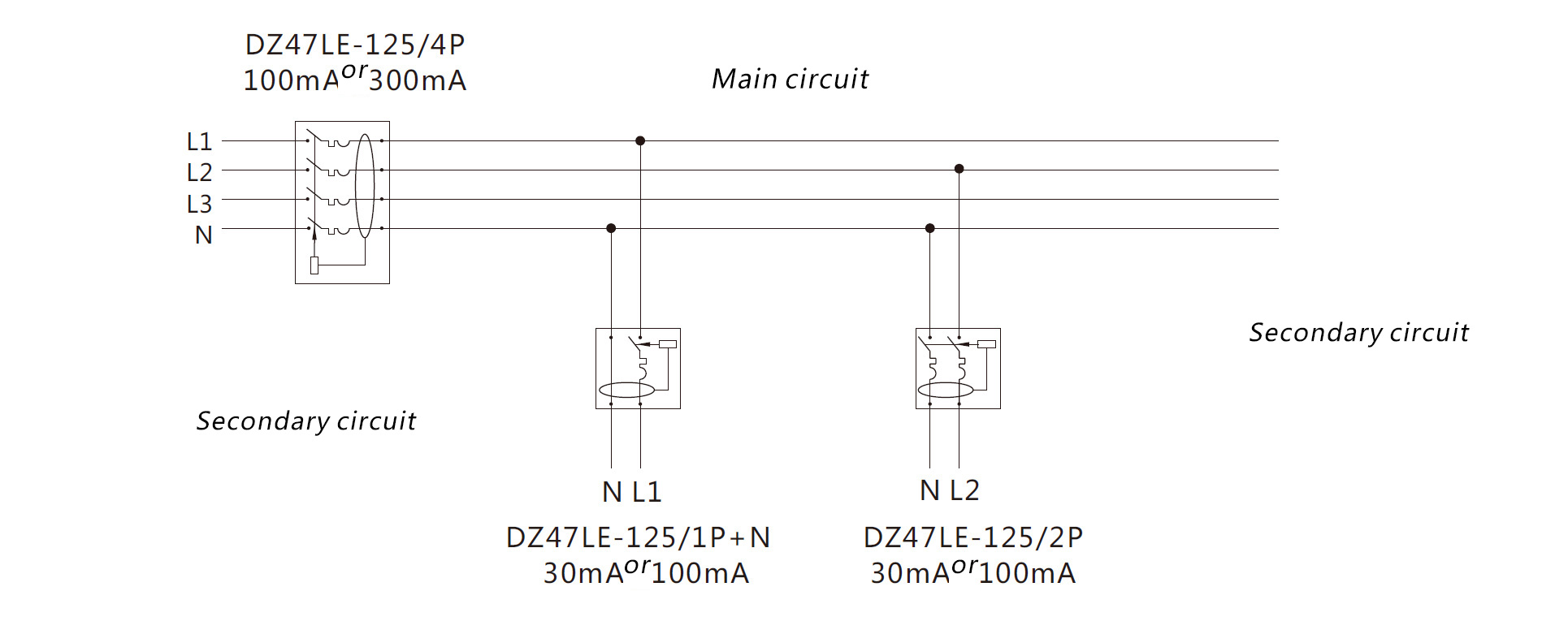

অ্যাপ্লিকেশন উদাহরণ

চিত্রের মধ্যে দেখানো নেটওয়ার্ক ব্যবহার করে অবশেষ বর্তমান পদক্ষেপ সার্কিট breakers। অবশেষ বর্তমান পরিচালিত সার্কিট ব্রেকারগুলি অন্যান্য বৈদ্যুতিক যন্ত্রপাতিগুলির সাথে মিলিত হতে পারে যা ব্যবহার করার সুযোগ প্রসারিত করতে, বৈদ্যুতিক যন্ত্রপাতিগুলির সমন্বয় সাধন করতে পারে।

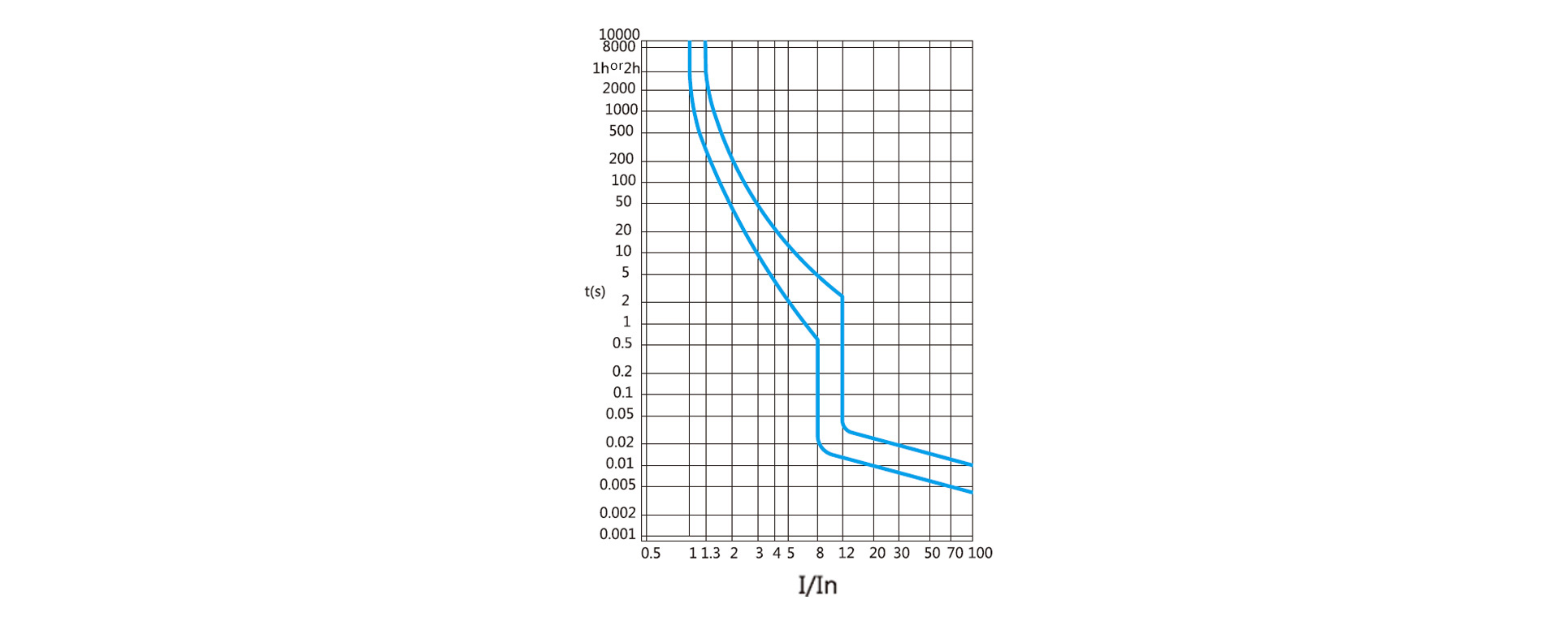

বর্তমান ট্রিপ বৈশিষ্ট্যগত বক্ররেখা সম্পর্কে

ব্যবহার এবং রক্ষণাবেক্ষণ

1, লিকেজ বর্তনী ছেদক একই সময়ে দুটি বর্তনী সুরক্ষা বর্তনী স্পর্শ দ্বারা সৃষ্ট বৈদ্যুতিক শক বিপদ রক্ষা করতে পারে না।
2, ফুটো বর্তনী breakers ইনপুট অবসান পাওয়ার সাপ্লাই সাথে সংযোগ করে, আউটপুট পরিসমাপ্তি লোড সঙ্গে সংযোগ স্থাপন করে, বা ট্রিপ কুণ্ডলী বার্ন করা হবে।
3, বিদ্যুৎ সরবরাহ ফুটো সার্কিট ব্রেকারের মাধ্যমে লোডের সাথে যুক্ত হবে, অন্য কোনও লাইনের "অতিরিক্ত বৃত্তাকার সঞ্চালন" করবেন না, অন্যথায় লিক্যাগে সার্কিট ব্রেকার লোডের সাথে কাজ করতে সক্ষম হবে না।
4, ইনস্টলেশনের পূর্বে, প্রকৃত নাম ব্যবহার করে পণ্যের নামপ্লিট ম্যাটারের প্রযুক্তিগত পরামিতি কিনা তা পরীক্ষা করা উচিত এবং ইনস্টল করার জন্য পণ্যগুলির সাথে ক্রস-অ্যাডাল্টাল ফিল্ডকে নির্বাচন করে নির্বাচন করতে হবে।
5, ফুটো সার্কিট ব্রেকারের কর্ম বৈশিষ্ট্য পরীক্ষা প্রাসঙ্গিক রাজ্য বিভাগের পরিদর্শনের জন্য যোগ্যতাসম্পন্ন বিশেষ পরীক্ষার সরঞ্জাম ব্যবহার করা উচিত, কঠোরভাবে মাঠ ডিভাইস বা সরাসরি শর্ট-সার্কিট সঙ্গে সরাসরি যোগাযোগ সম্পর্কে টেস্ট পদ্ধতি নিষিদ্ধ
6, কঠোরভাবে ইনসুলেশন প্রতিরোধের সনাক্তকরণ থেকে পণ্য আউটলেট নিষিদ্ধ, বর্তনী বোর্ড অক্জিলিয়ারী শক্তি কাটা বন্ধ করা উচিত নিশ্চিত করা যে ইলেকট্রনিক উপাদান ইনপুট এবং আউটপুট কোন ভোল্টেজ পদ্ধতি সনাক্ত করা হয় না, অন্যথায় ইলেকট্রনিক উপাদান সার্কিট বোর্ড বার্ন হবে।
7, একটি নির্দিষ্ট সময়ের জন্য ফুটো বর্তনী ভাঙ্গার ইনস্টল করা বা পরিচালিত করা হয় পরে, এটি সুইচ-অন এবং পাওয়ার-এ অবস্থায় থাকা উচিত, পরীক্ষার বাটন টিপে, ফুটো সার্কিট ব্রেকারগুলি কর্মক্ষমতা সংরক্ষণ কিনা তা পরীক্ষা করতে হবে স্বাভাবিক এবং নির্ভরযোগ্য, অস্বাভাবিক পরিস্থিতি বজায় রাখার জন্য এটি ব্যবহার করা এবং নিষ্কাশন করা বন্ধ করা উচিত।
8, ফুটো বর্তনী ব্যর্থতা কারণে সুরক্ষা সার্কিট ব্যর্থতা (ফুটো, জমিদার বা শর্ট সার্কিট) খোলা হয়, আপনি কারণ সনাক্ত করা উচিত, ত্রুটি ঠিক করা হয়েছে, এটি সুইচ-উপর হতে পারে।
9, ফুটো সার্কিট ব্রেকারের ওভারলোড, শর্ট সার্কিট, ফুটো সুরক্ষা বৈশিষ্ট্য চিহ্নিত করা হয়েছে, ব্যবহারের মধ্যে সামঞ্জস্য করা যাবে না।
10, ট্র্যাকিং, স্টোরেজ এবং ব্যবহারে লিকেজ সার্কিটের বরফ বরফ ও বৃষ্টিপাতের ভিত্তিতে করা হবে না।
11, সারণি 4 মধ্যে তামা কন্ডাকটর ক্রস বিভাগীয় এলাকায় অনুরূপ ফুটো বর্তনী বিভক্ত।
