TXCM1Z MOLDED কেস সার্কিট ব্রেকার (16A ~ 250A, 225A ~ 400 amp বা 400 amp ~ 630A ডিসি সার্কিট ব্রেকার, পিভি ডিসি MCCB) DC500V, 750V এবং 1000V রেট ভোল্টেজের কম ভোল্টেজ বিদ্যুত উত্পাদন, সংক্রমণ এবং বিতরণ লাইন জন্য ব্যবহৃত হয়, বিচ্ছিন্নতা, ওভারলোড এবং শর্ট সার্কিট সুরক্ষার জন্য 16A ~ 250A, 225A ~ 400 এম্ফ বা 400 এমপি ~ 630 এ রেট দেওয়া হয়, ডিসি এমসিসিবিও স্বাভাবিক অবস্থার অধীনে বিরতির জন্য এবং সার্কিট ভাঙার জন্য ব্যবহার করা যায়।
ডিসি MCCB ব্যাপকভাবে ফোটোভোলটাইক বিদ্যুত্ উত্পাদন সিস্টেম, বায়ু বিদ্যুত উত্পাদন সিস্টেম, ছাদ বিল্ডিং বিদ্যুৎ উৎপাদক সিস্টেম, রেল ট্রানজিট বিদ্যুৎ বিতরণ সিস্টেম এবং অবকাঠামো নির্মাণ এবং অন্যান্য কম ভোল্টেজ ডিসি প্রজন্মের, সংক্রমণ এবং বিতরণ অ্যাপ্লিকেশন অনুষ্ঠানগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।

দুটি রিলিজ পদ্ধতি

তাপীয় + ইলেক্ট্রোম্যাগনেটিক রিলিজ

● স্বাভাবিক কাজের মধ্যে TXCM1Z ডিসি MCCB ইনস্টলেশন স্থানের উচ্চতা 2000 মিটারের বেশি নয়।
● যদি আপনি ২000 মিটারেরও বেশি উচ্চতার স্থানে এটি ইনস্টল করতে চান, তবে এটি উচ্চতার ফ্যাক্টর উপার্জনের টেবিলের ভিত্তিতে ব্যবহার করা যেতে পারে।

● সর্বনিম্ন তাপমাত্রা -25 ℃, সর্বোচ্চ তাপমাত্রা + 40 ℃ ব্যবহার করা যাবে।
● যদি তারা -25 ℃ বা + 40 ℃ এর চেয়েও কম সময়ে কাজ করতে হয়, তাহলে আপনি তাদের তাপমাত্রা ক্ষতিপূরণ কারক টেবিল অনুযায়ী ব্যবহার করতে পারেন।
● -25 ℃ বা + 40 ℃ এর চেয়ে কম ব্যবহার করে যখন প্রস্তুতকারকের সাথে যোগাযোগ করুন।

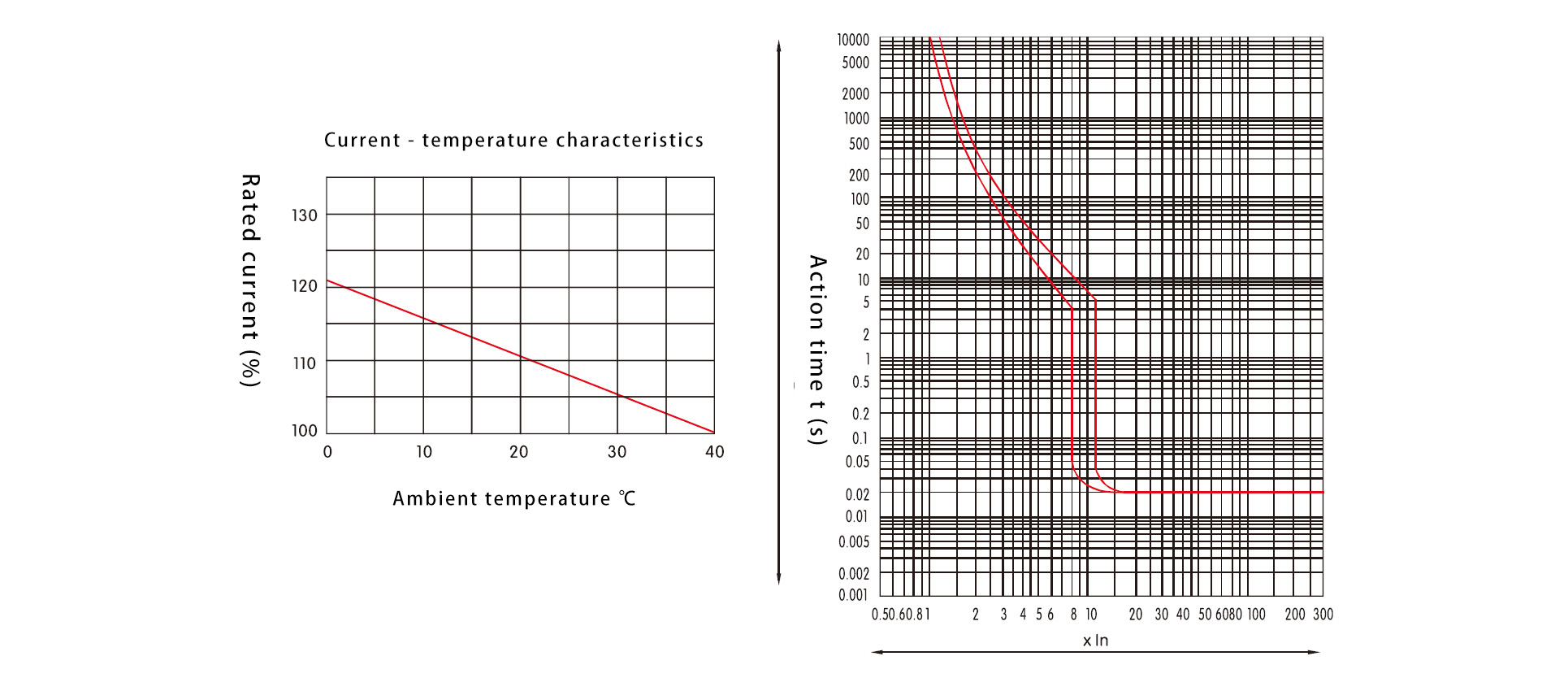

পরিমাপ তাপমাত্রা ক্ষতিপূরণ ফ্যাক্টর টেবিলের মধ্যে তাপমাত্রা পরিবর্তন

● পরিবেশগত বায়ু তাপমাত্রা + 40 ℃, বায়ুমণ্ডলীয় আপেক্ষিক আর্দ্রতা 50% অতিক্রম করতে পারে না, যদি তাপমাত্রা কম, আপনি উচ্চ আর্দ্রতা অবস্থার অধীনে এটি ব্যবহার করতে পারেন।
● হালকা মাসিক মাসিক গড় আপেক্ষিক আর্দ্রতা 90%, এবং পণ্য পৃষ্ঠের ঘনত্বের প্রভাব বিবেচনা করা উচিত।

● স্তর 3

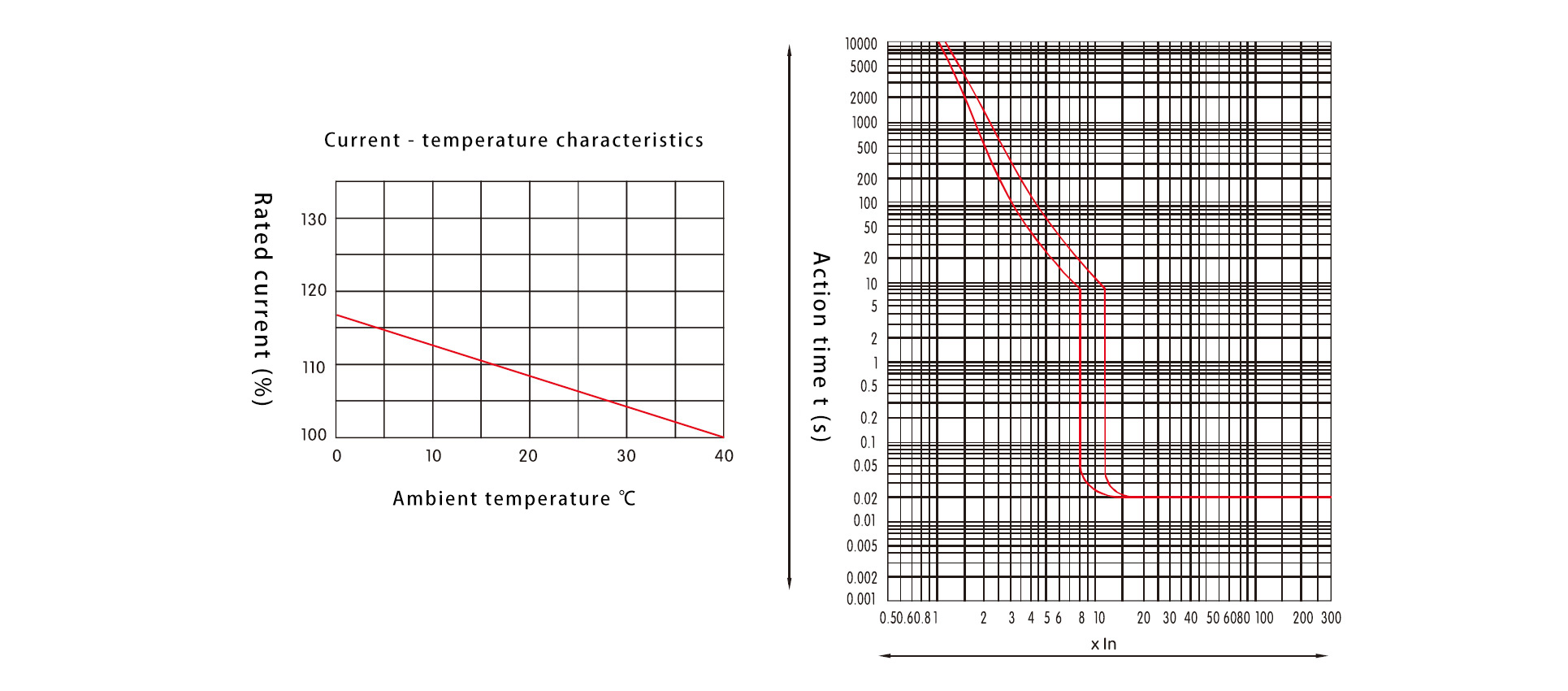

TXCM1Z-250 সময় / বর্তমান চরিত্রগত বক্ররেখা

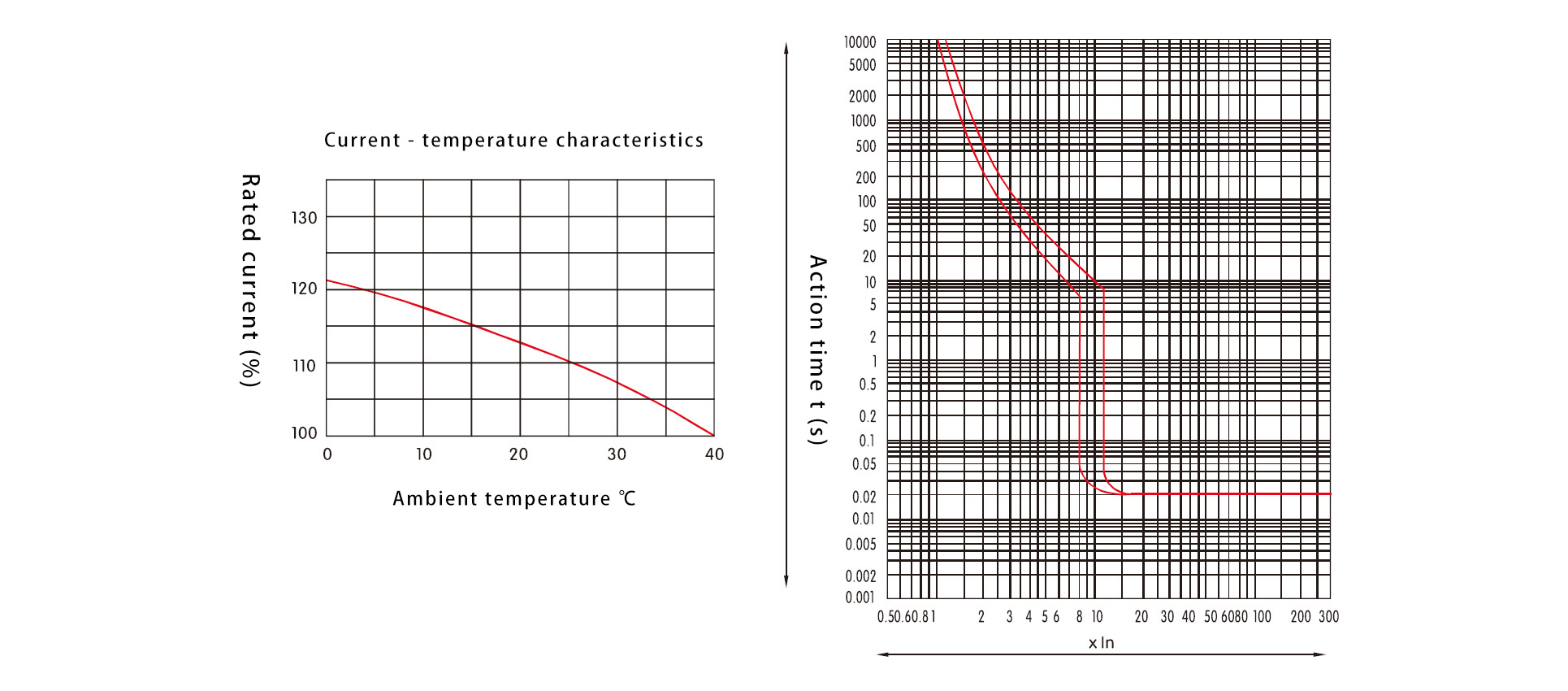

TXCM1Z-400 সময় / বর্তমান চরিত্রগত বক্ররেখা

TXCM1Z-630 সময় / বর্তমান চরিত্রগত বক্ররেখা

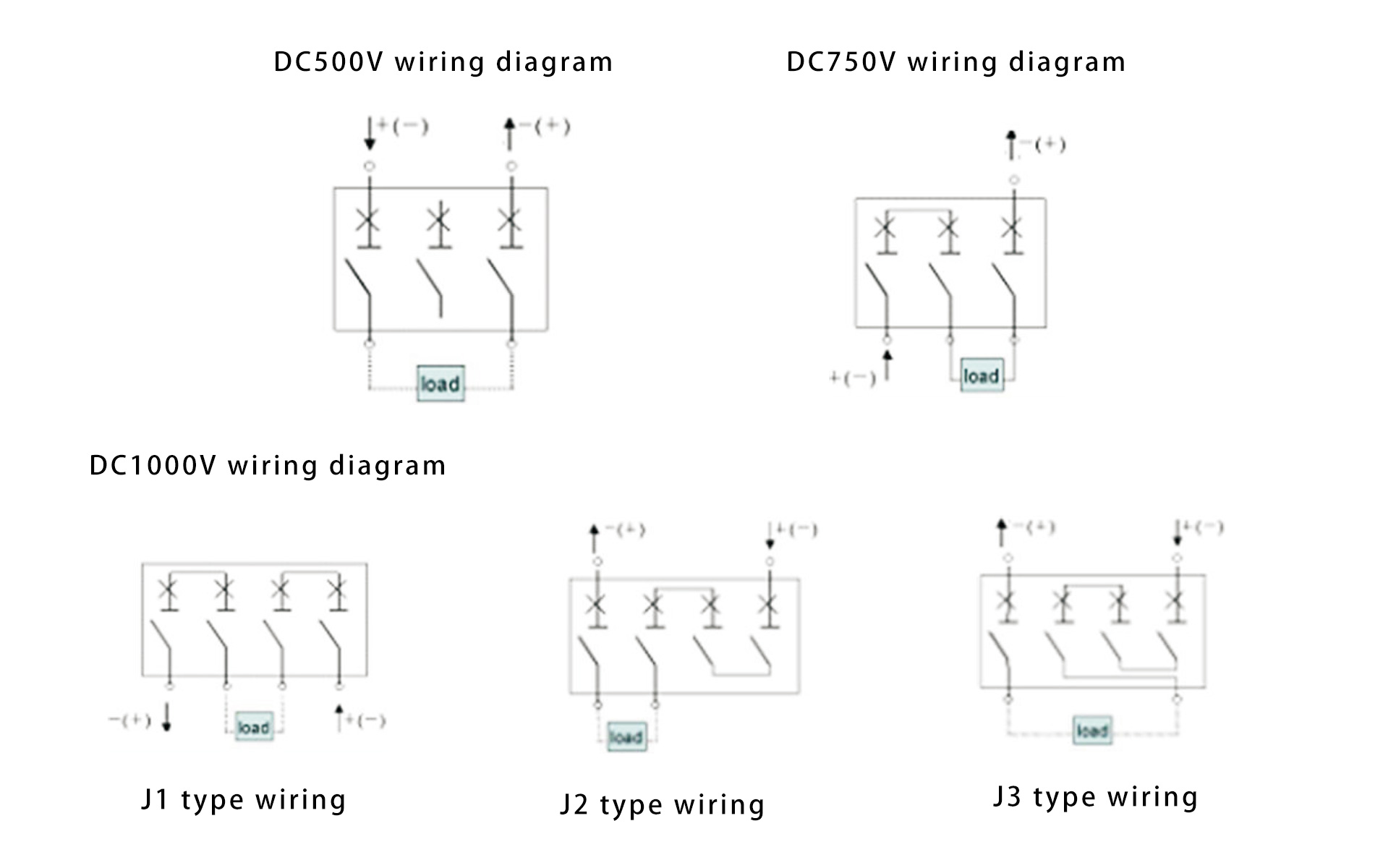

বিভিন্ন ভোল্টেজ এবং বিভিন্ন ডিসি সিস্টেমের মধ্যে বর্তনী বিরতির তারের সংযোজন মোড

বিভিন্ন পাওয়ার সিস্টেম / লোড ওয়্যারিং মোড

নোট: (1) নেতিবাচক ভিত্তিক সিস্টেমের মধ্যে, তারের উপরে থাকা টেবিলের অনুযায়ী হওয়া আবশ্যক।
(2) বিশুদ্ধ সিস্টেম এবং নিরপেক্ষ বিন্দু ভিত্তিহীন সিস্টেমের মধ্যে, টেবিলের উপর তারের ব্যবহার। ব্যবহারকারী পাতা প্রকৃত অবস্থার উপর ভিত্তি করে ইতিবাচক ও নেতিবাচক বিনিময় করতে পারে, তবে বিদ্যুত সরবরাহ এবং লোডের তারের অবস্থান পরিবর্তন করতে পারে।

ডিসি সিস্টেম অ্যাপ্লিকেশন

একটি ডিসি সিস্টেমের মধ্যে বর্তনী breakers নির্বাচন প্রধানত নিম্নলিখিত দিক বিবেচনা করা প্রয়োজন:
● হারানো অপারেটিং ভোল্টেজ, সিরিজের ভঙ্গকারী পোলগুলি বিবেচনা করুন
● বর্তমান রেট, লোড শক্তি বিবেচনা করুন
● ব্রেকিং সক্ষমতা, ইনস্টলেশনের সময়ে সর্বোচ্চ শর্ট-সার্কিট বর্তমান বিবেচনা করুন

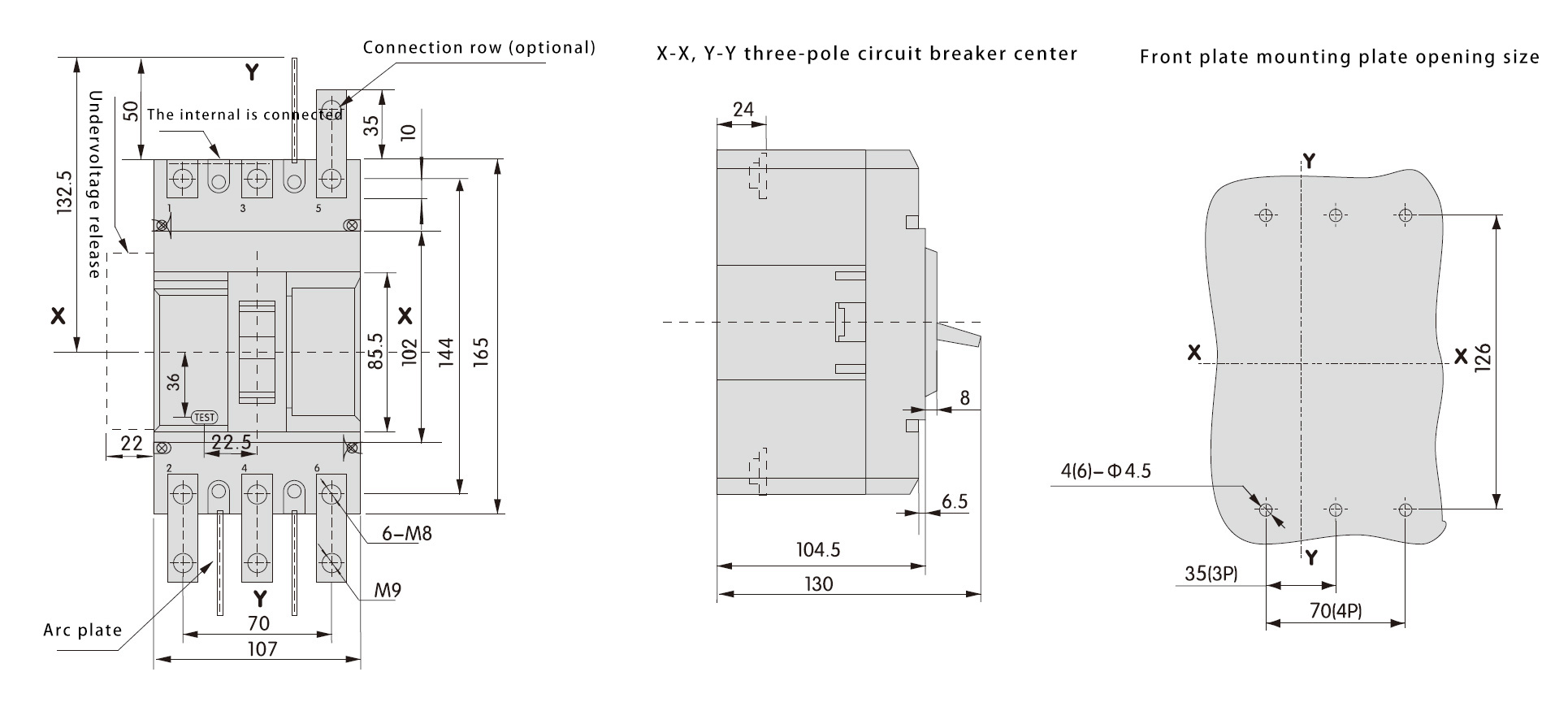

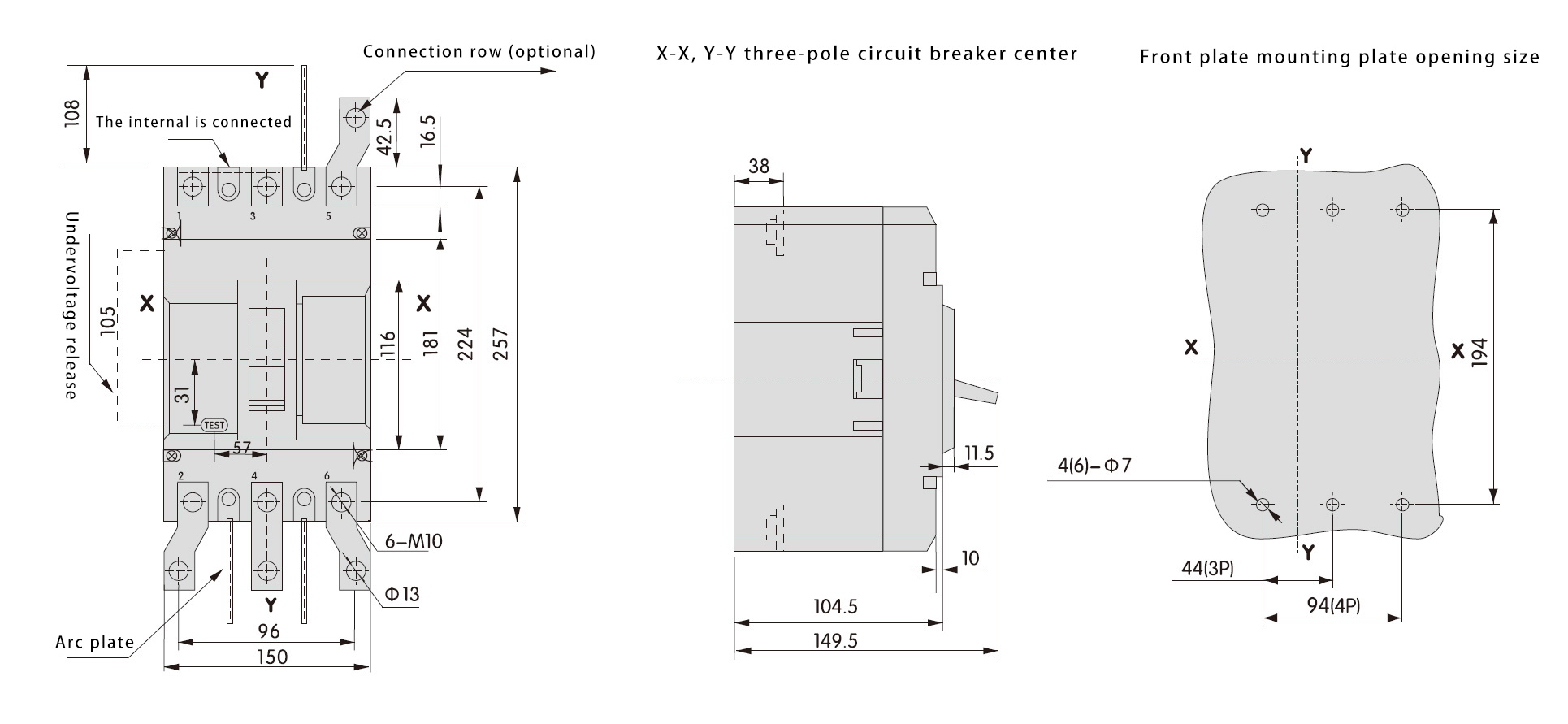

সামনে প্লেট তারের TXCM1Z-250 3-মেরু (mm)

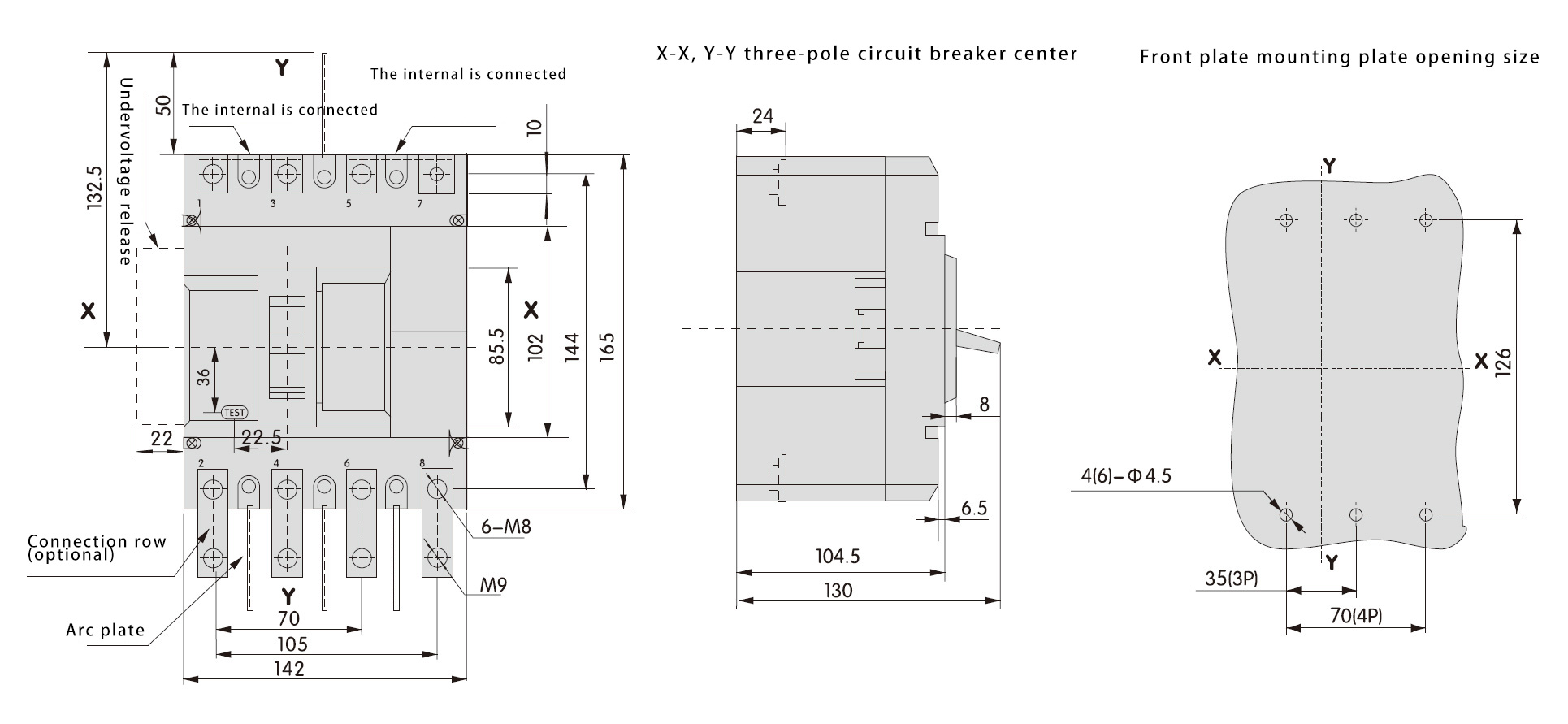

সামনে প্লেট তারের TXCM1Z-250 4-মেরু (mm)

সামনে প্লেট তারের TXCM1Z-400 3-মেরু (mm)

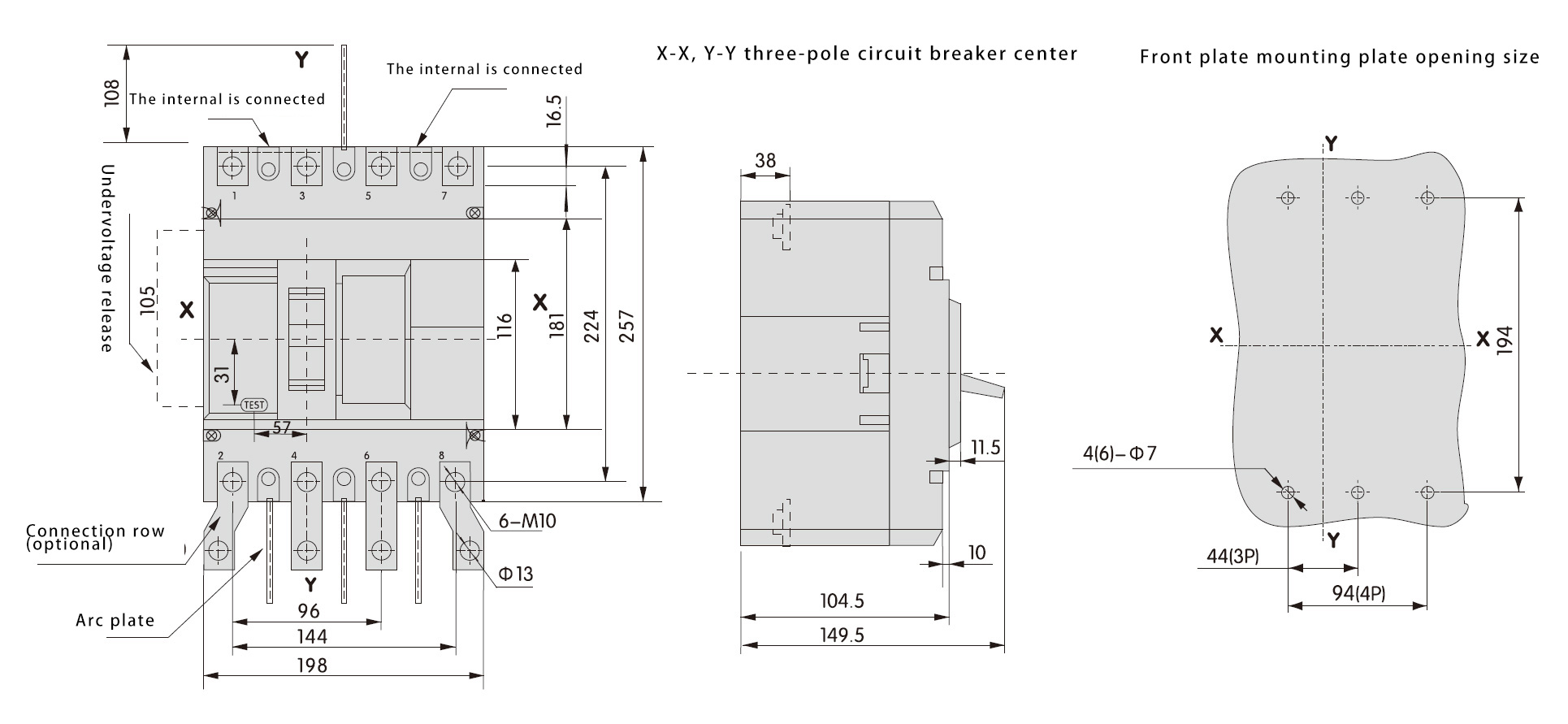

সামনে প্লেট তারের TXCM1Z-400 4-মেরু (mm)

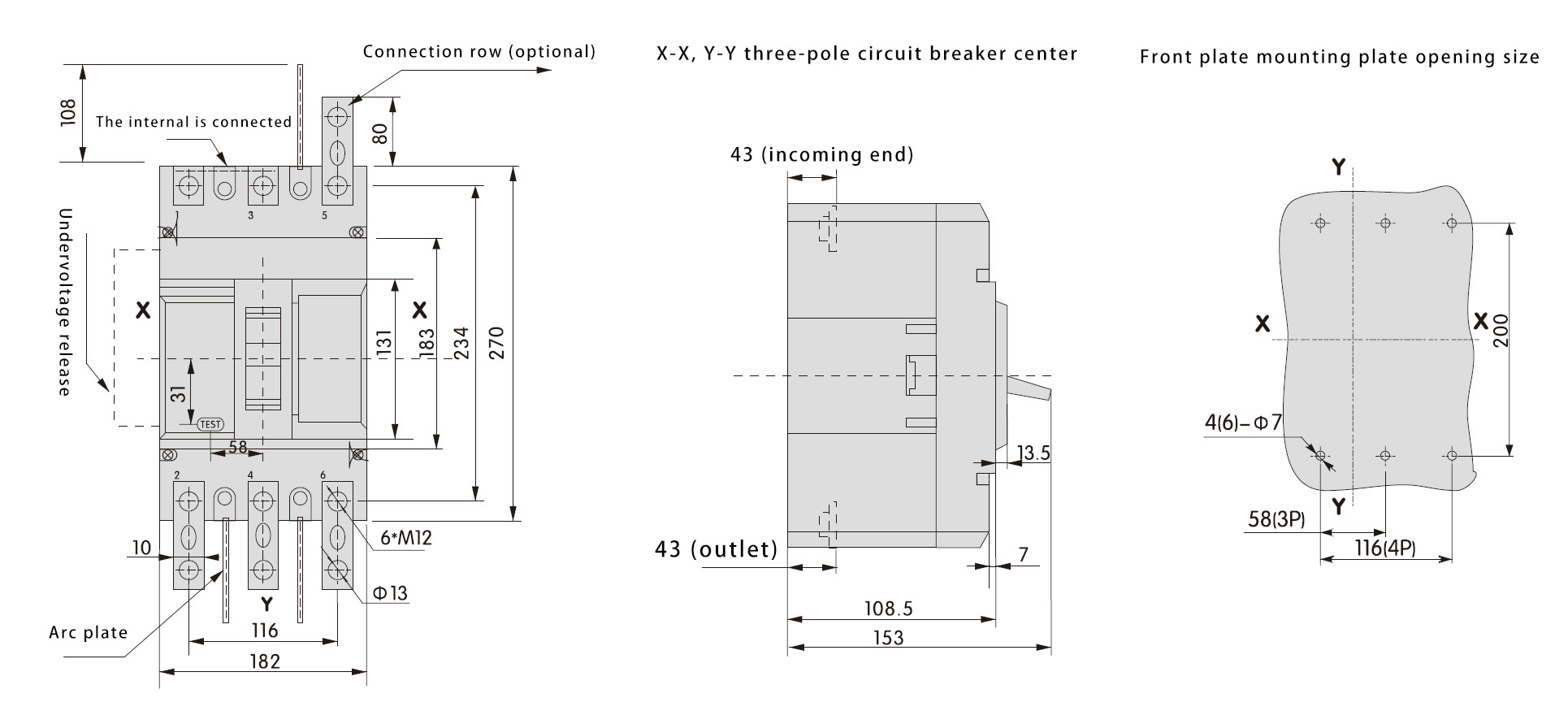

সামনে প্লেট তারের TXCM1Z 630 3-মেরু (mm)

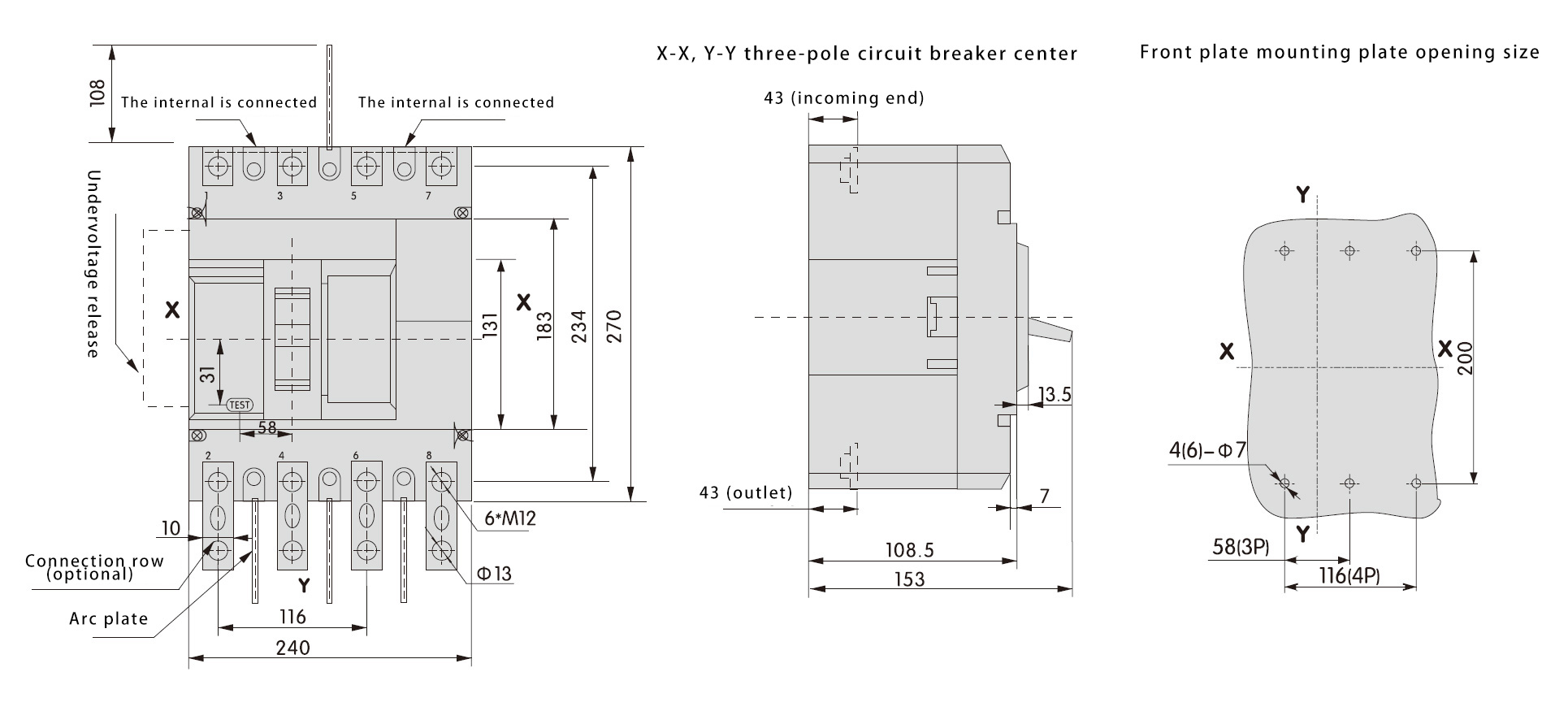

সামনে প্লেট তারের TXCM1Z 630 4-মেরু (mm)

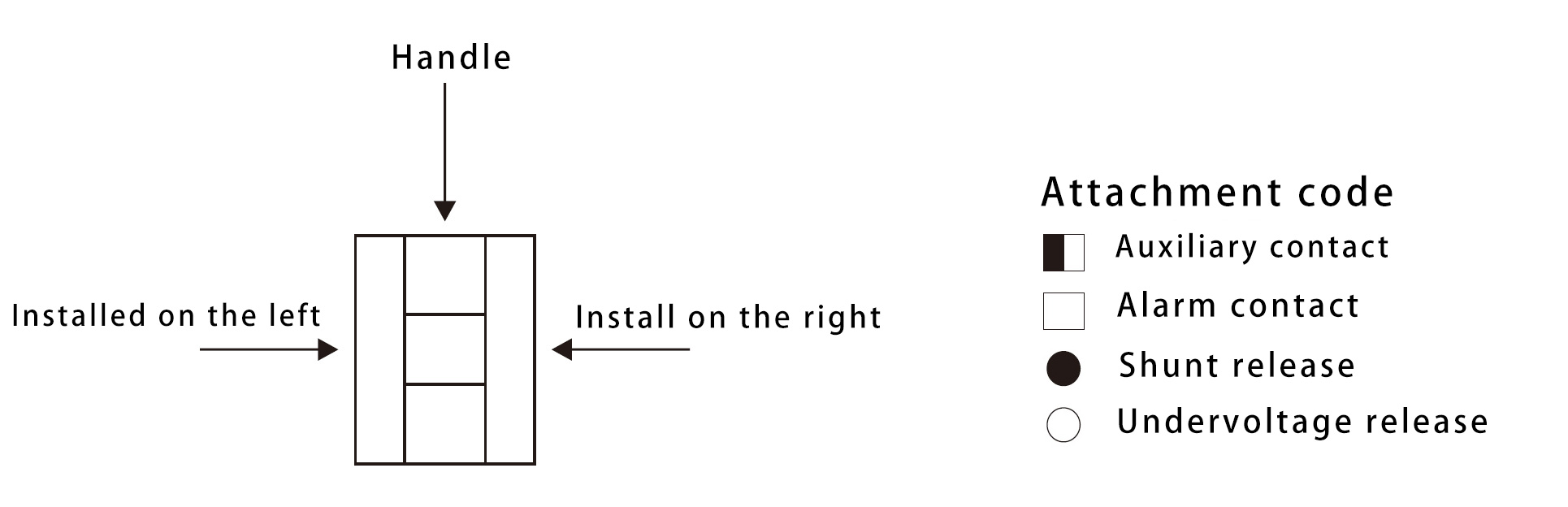

টাইপ / ইনস্টলেশন অবস্থান / পোলস / আনুষঙ্গিক নাম	TXCM1Z-250		TXCM1Z-400		TXCM1Z-630
	3P	4P	3P	4P	3P	4P
কিছু না	-		-		-
শান্ট রিলিজ
অক্জিলিয়ারী যোগাযোগ
নিম্নমানের রিলিজ
শান্ট রিলিজ অক্জিলিয়ারী যোগাযোগ
শান্ট রিলিজ নিম্নমানের রিলিজ
অক্জিলিয়ারী যোগাযোগের দুটি সেট
নিম্নমানের রিলিজ অক্জিলিয়ারী যোগাযোগ
এলার্ম যোগাযোগ
শান্ট রিলিজ এলার্ম যোগাযোগ
অক্জিলিয়ারী যোগাযোগ এলার্ম যোগাযোগ
নিম্নমানের রিলিজ এলার্ম যোগাযোগ
শান্ট রিলিজ সহায়ক + অ্যালার্ম যোগাযোগ
অক্জিলিয়ারী যোগাযোগের দুটি সেট এলার্ম যোগাযোগ
নিম্নমানের রিলিজ সহায়ক + অ্যালার্ম যোগাযোগ

TXCM1Z এর ক্রস বিভাগীয় তারের সংযোগ এবং সংশ্লিষ্ট মূল্যমান বর্তমান

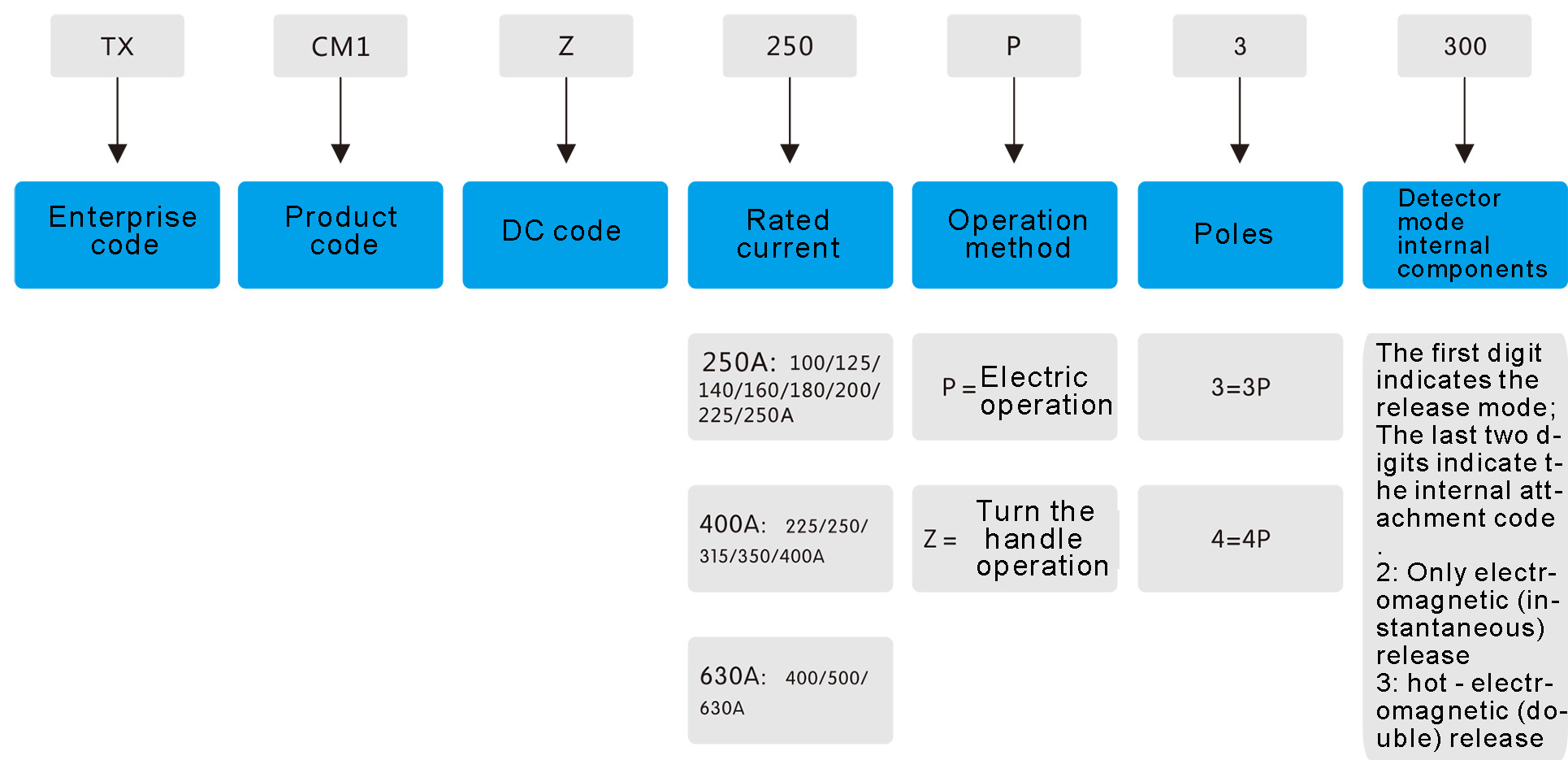

TXCM1Z 250 H P 3R 300
