TXD7-63 অবশেষ বর্তমান সার্কিট ব্রেকার
অবশিষ্ট বর্তমান সার্কিট সাবতের
পরামিতি
বিস্তারিত
আকার ও ওজন
সংশ্লিষ্ট
ভিডিও
বার্তা
স্রষ্টা পরিধি
TXD7-63
অবশিষ্ট বর্তমান সার্কিট Breakers নতুন পৃথিবী ফুটো সার্কিট Breakers যা
উদ্ভাবিত হয়েছে, গবেষণা এবং সমৃদ্ধ উত্পাদনের অভিজ্ঞতা এবং আন্তর্জাতিক
কাটিয়া প্রান্ত প্রযুক্তি ব্যবহার করে কোম্পানী দ্বারা উন্নত। পৃথিবী
ফুটো সার্কিট Breakers অতিরিক্ত চাপ, শর্ট সার্কিট, অবশিষ্ট ফুটা বর্তমান
কর্ম, বর্তমান সীমিত এবং অন্যান্য ফাংশন, এবং আন্তর্জাতিক উচ্চ প্রযুক্তির
পণ্য সুরক্ষা ফাংশন আছে। উচ্চ
অপারেটিং কর্মক্ষমতা সঙ্গে পণ্য এসি 50 / 60Hz সঙ্গে লাইন জন্য উপযুক্ত,
একক মেরু এবং দুই-তারের জন্য ভোল্টেজ, 230V, তিনটি খুঁটি, 400 ভি জন্য
চারটি খুঁটি এবং 63A বর্তমান রেট জন্য ভোল্টেজ। বর্তনী
সরঞ্জাম বা গ্রীড থেকে বর্তমান ফুটো যখন নির্দিষ্ট মান অতিক্রম করে,
অবশিষ্ট বর্তমান চালিত সার্কিট ডুবার ব্যক্তিগত এবং বৈদ্যুতিক সরঞ্জাম
রক্ষা করার জন্য খুব অল্প সময়ের মধ্যে কষ্ট পাওয়ার দ্রুত কাটা যায়। পৃথিবী
ফুটো বর্তনী বিরতি বর্তনী বা মোটর এর ওভারলোড এবং শর্ট-সার্কিট রক্ষা করতে
পারে, এটি রূপান্তর করা যায় এবং স্বাভাবিক পরিস্থিতিতে আভ্যন্তরীণভাবে
শুরু হতে পারে। পৃথিবী ফুটো বর্তনী breakers GB16917.1-2003 এবং IEC61009-1 মান পূরণ, পণ্য জাতীয় পেটেন্ট সার্টিফিকেট নকশা গ্রহণ করে।
মডেল ও অর্থ
গঠন বৈশিষ্ট্য
TXD7-63
সিরিজ নতুন ফুটা বর্তনী breakers (পৃথিবী ফুটো বর্তনী breaker) ফুটো
tripping ডিভাইস আনুষাঙ্গিক এবং TXB7N-63 সঙ্কুচিত বিরতি উপর ভিত্তি করে
ডিজাইন করা হয়েছে একটি হ্রাস ডিজাইন, 2P / 3P / 4P ফুটো স্বাভাবিক DZ47LE
বর্তনী বিভক্ত চেয়ে সংকীর্ণ হয় একই
সময়ে এটি TXB7N হিসাবে একই বর্তমান বৈশিষ্ট্য বজায় রাখে, তার যান্ত্রিক
সমাবেশ কারখানা, বা ক্ষেত্রের এন্টারপ্রাইজ দ্বারা সম্পন্ন করা যেতে পারে। ফ্যাক্টরি
দ্বারা নির্ধারিত ফুটো ট্রিপ চরিত্রগত প্যারামিটার, ব্যবহারকারী সামঞ্জস্য
করতে পারে না, পারফরম্যান্স প্রভাবিত এড়াতে ফুটো রিলিজ খুলতে পারে না। ফ্রেম বর্তমান বর্তমান ফুটা রিলিজ হয় 63A, 25mm ² এর তারের সাথে সংযুক্ত করা যেতে পারে।
পৃথিবী ফুটো সকেট বিরতি একটি ইঙ্গিত ডিভাইস যা ফুটা কর্মের ইঙ্গিত জন্য ব্যবহৃত হয়। ইঙ্গিত ডিভাইস পুনরায় সেট করা হয়েছে পরে ফুটো বর্তনী বিরতি বন্ধ করা যাবে। এবং এটি একটি আত্ম - রিসেট বাটন সঙ্গে পরীক্ষা ডিভাইস আছে, বোতাম টিপুন, অভ্যন্তরীণ সার্কিট বর্তনী বিরতি বিরতি করতে একটি এনালগ অবশিষ্ট বর্তমান উত্পন্ন। পরীক্ষা ডিভাইস নিয়মিতভাবে পরীক্ষা করা হবে, একবার এক মাসে।
পৃথিবী ফুটো সকেট বিরতি একটি ইঙ্গিত ডিভাইস যা ফুটা কর্মের ইঙ্গিত জন্য ব্যবহৃত হয়। ইঙ্গিত ডিভাইস পুনরায় সেট করা হয়েছে পরে ফুটো বর্তনী বিরতি বন্ধ করা যাবে। এবং এটি একটি আত্ম - রিসেট বাটন সঙ্গে পরীক্ষা ডিভাইস আছে, বোতাম টিপুন, অভ্যন্তরীণ সার্কিট বর্তনী বিরতি বিরতি করতে একটি এনালগ অবশিষ্ট বর্তমান উত্পন্ন। পরীক্ষা ডিভাইস নিয়মিতভাবে পরীক্ষা করা হবে, একবার এক মাসে।
সাধারণ অপারেটিং শর্তাবলী এবং ইনস্টলেশন শর্তাবলী
◆ পরিবেষ্টিত বাতাসের তাপমাত্রা: -5 ℃ ~ 40 ℃, এবং 24 ঘন্টার নিচে তাপমাত্রা + 35 ℃।
◆ উচ্চতা: ইনস্টলেশন সাইট উচ্চতা 2000m অতিক্রম না।
◆ বায়ুমন্ডলীয় অবস্থার: সর্বোচ্চ তাপমাত্রায় বায়ু আপেক্ষিক আর্দ্রতা অবস্থান + 40 ℃ 50% এর বেশি না; নিম্ন তাপমাত্রায় উচ্চতর আপেক্ষিক আর্দ্রতা থাকতে পারে। উদাহরণস্বরূপ, +20 ℃ 90% জন্য
◆ ইনস্টলেশন বিভাগ: Ⅱ, Ⅲ স্তর
◆ দূষণ স্তর: 2
◆ ইনস্টলেশন: TH35-7 ইস্পাত রেল উপর মাউন্ট করা।
◆
ইনস্টলেশনের শর্ত: সার্কিট ব্রেকার ইনস্টলেশনের সাইট এর বাইরের চুম্বকীয়
ক্ষেত্র কোনও দিকের ভূ-তাত্ত্বিক ক্ষেত্রের 5 গুণ অতিক্রম করে না; অবশিষ্ট বর্তমান পরিচালিত সার্কিট breakers উল্লম্বভাবে ইনস্টল করা উচিত; হ্যান্ডল আপ শক্তি-উপর মানে; উল্লেখযোগ্য প্রভাব এবং কম্পন ছাড়া ইনস্টলেশন সাইট
◆ Wiring পদ্ধতি: স্ক্রু সঙ্গে তারের আঁট আঁটসাঁট পোশাক
প্রধান পরামিতি এবং প্রযুক্তিগত কর্মক্ষমতা
◆ বর্তমান রেট (ইন): 6 A, 10 A, 16A, 20A, 25A, 32A, 40A, 50A, 63A
◆ রেট অবশিষ্ট কাজ বর্তমান আমি △ n: 30mA, 50mA, 100mA, 300mA
◆ মেরু এবং বর্তমান লুপ অনুযায়ী:
◇ 2 পি: দুটি-পোড় অবশিষ্ট বর্তমান চালিত সার্কিট ব্রেকার;
◇ 3 পি: তিনটি পোড় অবশিষ্ট বর্তমান চালিত সার্কিট ব্রেকার;
◇ 4 পি: চার পোড় অবশিষ্ট বর্তমান চালিত সার্কিট ব্রেকার;
◆ তাত্ক্ষণিক tripping বৈশিষ্ট্য অনুযায়ী: সি টাইপ (5 ~ 10) মধ্যে, ডি টাইপ (10 ~ 16) মধ্যে।
◆ অনুপাতকৃত ভোল্টেজের আন (ভি): 230V জন্য দুই পোড়; তিন-খুঁটি, 400 ভি জন্য চারটি খুঁটি;
◆ সংক্ষিপ্ত-সার্কিট ক্ষমতা Icn রেট (একটি): 6000 (C6 ~ C40); 4500 (সি 50, সি 63, ডি 6 ~ ডি 63);
◆ স্থায়ী অবশিষ্টাংশ এবং ভেঙ্গে ক্ষমতা 6000 আমি △ মি (একটি);
◆ অবশিষ্ট অবশিষ্ট অ বর্তমান অপারেটিং I△no; 0.5I△n.
প্রধান প্রযুক্তিগত পরামিতি

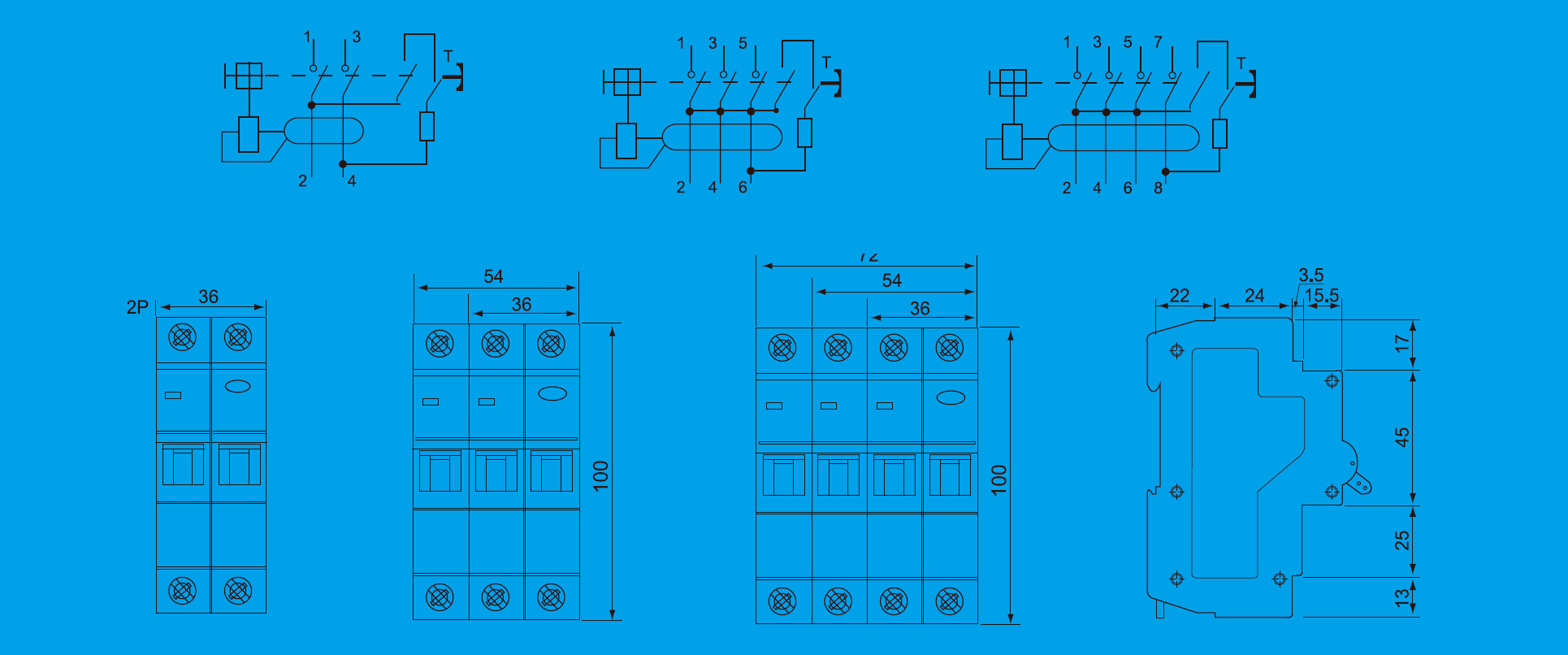

রূপরেখা এবং ইনস্টলেশন মাত্রা
